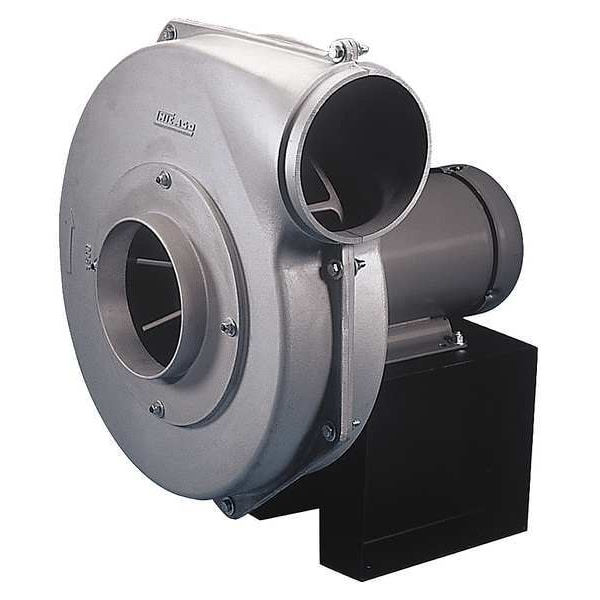

High Pressure Blower, Radial Blade, 5 HP
| Item | High Pressure Blower |
|---|---|
| Type | Radial Blade |
| Wheel Dia. (In.) | 14 |
| Voltage | 230/460 |
| Motor HP | 5 |
| Housing Height (In.) | 25-7/16 |
| Dimension M (In.) | 8-1/16 |
| Motor Frame | 184 TC |
| Wheel Width (In.) | 3-1/4 |
| CFM @ 4.000-In. SP | 1,599 |
| Motor RPM | 3,600 RPM |
| Dimension H (In.) | 21-1/2 |
| Discharge Width (In.) | 6 |
| CFM @ 9.000-In. SP | 1,218 |
| Bearing Type | Regreasable Ball |
| Dimension D (In.) | 13-5/16 |
| Dimension B (In.) | 1-3/8 |
| Inlet Dia. (In.) | 7 |
| CFM @ 6.000-In. SP | 1,448 |
| Hz | 60 |
| Dimension P (In.) | 10-1/4 |
| Motor Type | Three Phase |
| CFM @ 13.00-In. SP | 550 |
| CFM @ 8.000-In. SP | 1,294 |
| Max. Ambient Temp. (F) | 120 |
| Full Load Amps | 5.72 A |
| Dimension N (In.) | 1-1/8 |
| Shaft Dia. (In.) | 1-1/8 |
| CFM @ 11.00-In. SP | 900 |
| Motor Enclosure | Totally Enclosed Fan Cooled |
| Dimension S (In.) | 10-1/4 |
| Rotation | CW |
| Motor HP Range | 5 |
| Max. Blower RPM | 3,600 RPM |
| Dimension R (In.) | 11-5/16 |
| Max. Inlet Temp. (Deg. F) | 150 |
| Dimension G (In.) | 20-1/4 |
| Housing Material | Aluminum |
| Dimension C (In.) | 6-5/16 |
| CFM @ 5.000-In. SP | 1,530 |
| CFM @ 7.000-In. SP | 1,367 |
| Discharge Height (In.) | 6 |
| Phase | 3 |
| CFM @ 12.00-In. SP | 720 |
| dBA @ 5 Feet | 94 dBA |
| Motor Insulation | Class F |
| Wheel Material | Aluminum |
| CFM @ 3.000-In. SP | 1657 |
| Dimension E (In.) | 5-1/2 |
| CFM @ 2.000-In. SP | 1709 |
| Housing Length (In.) | 18-15/16 |
| CFM @ 1.000-In. SP | 1757 |
| CFM @ 10.00-In. SP | 1,110 |
| Blower RPM | 3,500 RPM |
| Housing Width (In.) | 6-5/16 |
| Dimension F (In.) | 4-1/2 |
| Maximum Ambient Temperature | 120 deg F |
| Motor Speed | 3,600 rpm |
| Maximum Fan Speed | 3,600 rpm |
| Airflow @ 1.000 in SP | 1,110 cfm |
| Housing Height | 25-7/16 in |
| Housing Width | 6-1/4 in |
| Wheel Width | 3-1/4 in |
| Airflow @ 12.00 in SP | 720 cfm |
| Sound Level | 94 dBA @ 5 ft |
| Airflow @ 9.000 in SP | 1,218 cfm |
| Airflow @ 6.000 in SP | 1,448 cfm |
| Flange Size | Not Applicable |
| Current | 5.72 A |
| Wheel Type | Radial |
| Minimum Fan Speed | 3,500 rpm |
| Outlet Width | 6 in |
| Shaft Diameter | 1-1/8 in |
| Outlet Height | 6 in |
| Inlet Diameter | 7 in |
| Outlet Shape | Square |
| Airflow @ 5.000 in SP | 1,530 cfm |
| Airflow @ 3.000 in SP | 1,657 cfm |
| Airflow @ 4.000 in SP | 1,599 cfm |
| Airflow @ 2.000 in SP | 1,709 cfm |
| Outlet Diameter | Not Applicable |
| Flange Type | Non-Flanged |
| Wheel Diameter | 14 in |
| Airflow @ 8.000 in SP | 1,294 cfm |
| Airflow @ 7.000 in SP | 1,367 cfm |
| Number of Inlets | 1 |
| Housing Depth | 18-15/16 in |
| Airflow @ 11.00 in SP | 900 cfm |
| Maximum Inlet Air Temperature | 150 deg F |
| Airflow @ 13.00 in SP | 550 cfm |
| Motor Frame Designation | 184 TC |
| Frequency | 60 Hz |
| Motor Horsepower | 5 HP |
| Nameplate Voltage | 230/460V AC |
| Motor Insulation Class | F |
| OEM Replacement | No |
| Country of Origin (subject to change) | United States |
| Package Quantity | 1 |
