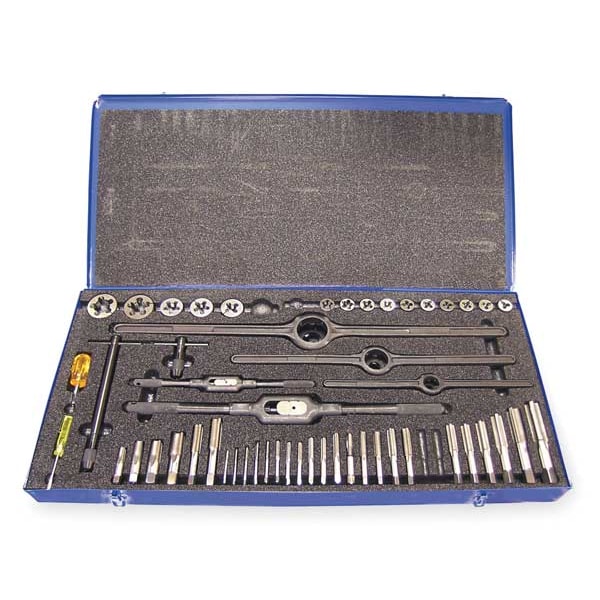

52PC HSSPlugHandTap & CarbonRndAdj Die Set Cle-Line 28 Sizes 4-40 To 1-14, 1/4-18 To 1/2-14, M14&M18
| Item | Tap and Die Set |
|---|---|
| Sizes Included | 4-40, 6-32, 8-32, 10-24, 10-32, 12-24, 1/4-20, 1/4-28, 5/16-18, 5/16-24, 3/8-16, 3/8-24, 7/16-14, 7/16-20, 1/2-13, 1/2-20, 9/16-12, 9/16-18, M14x1.25, M18x1.5, 1/8-17, 1/4-18, 3/8-18, 1/2-24 NPT |
| Number of Pieces | 52 |
| Material | High Speed Steel |
| Thread Direction | Right Hand |
| Type | Fractional, Metric |
| Size/Range | #4 to 9/16", M14 to M18, 1/8 to 1/2" NPT |
| Die Type | Adjustable |
| Includes | Taps Only for Machine Screw, Metric, and Pipe Sizes, Taps and Dies for Fractional Sizes, Steel Case with Foam Liner |
| Tap Wrench Number | #5, #7, T16, T9 |
| Finish | Mill |
| Left/Right Hand | Right Hand |
| Thread Type | NPT, UNC, UNF, UNS |
| Standards | ANSI |
| SAE or Metric | SAE, Metric |
| Cutting Sizes | 28 Taps, 15 Dies |
| Number of Flutes | 3, 4 |
| Tap Finish | Bright (Uncoated) |
| Tap Material | High Speed Steel |
| Features | General Purpose Applications |
| Die Material | High Speed Steel |
| Die Shape | Round |
| Tap Material Grade | M2 |
| Min. Tap Thread Size | 1/4"-20 |
| Powdered Metal Base Material | No |
| Threads per Inch | 14, 16, 18, 20, 24, 27, 28, 32, 40 |
| Extension Tap | No |
| Die Finish | Bright (Uncoated) |
| Tap Sizes Included | #10-24 NC, #10-32 NF, #12-24 NC, #4-40 NC, #6-32 NC, #8-32 NC, 1 in -14 NS, 1/2 in -13 NC, 1/2 in -14 NPT, 1/2 in -20 NF, 1/4 in -18 NPT, 1/4 in -20 NC, 1/4 in -28 NF, 1/8 in -27 NPT, 3/4 in -16 NF, 3/8 in -16 NC, 3/8 in -18 NPT, 3/8 in -24 NF, 5/16 in -18 NC, 5/16 in -24 NF, 5/8 in -18 NF, 7/16 in -14 NC, 7/16 in -20 NF, 7/8 in -14 NF, 9/16 in -18 NF, M14 x 1.5, M18 x 1.5 |
| Max. Tap Thread Size | 1"-14 |
| Tap Type | Hand Tap |
| Helix Angle | 0 Degrees |
| Tap Shank Dia. | Table 302 |
| Class of Fit | 2B |
| Material - Machining | High Speed Steel |
| 65% Thread Drill Size | #23, #34, #5, 1/2 in, 10.00mm, 11.00mm, 11.60mm, 12.50mm, 13/16 in, 17.70mm, 17/64 in, 2.30mm, 21/32 in, 3.50mm, 37/64 in, 4.15mm, 4.60mm, 7/32 in, J, P, R, V |
| Thread Pitch | 1.50mm |
| Thread Standard | UNC, NPT, UNF, UNS |
| Tap Overall Length | Table 302 |
| Case Type | Metal |
| Thread Sizes Included | #10-24 NC, #10-32 NF, #12-24 NC, #4-40 NC, #6-32 NC, #8-32 NC, 1"-14 NS, 1/2"-13 NC, 1/2"-14 NPT, 1/2"-20 NF, 1/4"-18 NPT, 1/4"-20 NC, 1/4"-28 NF, 1/8"-27 NPT, 3/4"-16 NF, 3/8"-16 NC, 3/8"-18 NPT, 3/8"-24 NF, 5/16"-18 NC, 5/16"-24 NF, 5/8"-18 NF, 7/16"-14 NC, 7/16"-20 NF, 7/8"-14 NF, 9/16"-18 NF, M14 x 1.5, M18 x 1.5 |
| Number of Dies in Set | 15 |
| 55% Thread Drill Size | #13, #21, #3, #32, 1/2 in, 10.20mm, 11.30mm, 11.80mm, 11/32 in, 12.90mm, 14.80mm, 16.90mm, 17.90mm, 20.90mm, 3.60mm, 3/32 in, 4.25mm, 5.70mm, 8.40mm, 9/32 in, I, W |
| Measurement System | Fractional Inch |
| Coolant Fed | Non-Coolant Through |
| Dimensions Standard | Fractional Inch |
| Extended Neck | No |
| Spiral Direction | Neutral |
| Finish - Machining | Bright (Uncoated) |
| Primary Material Application | All Materials |
| Tap Series | HTGP |
| Die Series | 610 |
| 75% Thread Drill Size | #21, #25, #36, #7, 11.40mm, 12.20mm, 12.50mm, 14.50mm, 16.50mm, 17.50mm, 2.20mm, 20.40mm, 27/64 in, 3.40mm, 4.45mm, 5.45mm, 5/16 in, 8.50mm, 9.95mm, F, I, U |
| Die Material Grade | Carbon Steel |
| Secondary Material Application ISO Code | M |
| Primary Material Application ISO Code | M, H, K, N, P, S |
| Min. Bore Dia. | 1/4 in -20 NC |
| Die Thread Sizes Included | 1"-14 NS, 1/2"-13 NC, 1/2"-20 NF, 1/4"-20 NC, 1/4"-28 NF, 3/4"-16 NF, 3/8"-16 NC, 3/8"-24 NF, 5/16"-18 NC, 5/16"-24 NF, 5/8"-18 NF, 7/16"-14 NC, 7/16"-20 NF, 7/8"-14 NF, 9/16"-18 NF |
| Tap Shank Standard | Table 302 |
| Number Of Taps | 28 |
| Secondary Material Application | Stainless Steel |
| Extended Shank | No |
| Thread Limit | D6, H2, H3, H4 |
| Max. Die Thread Size | 1"-14 |
| Package Quantity | 1 |
