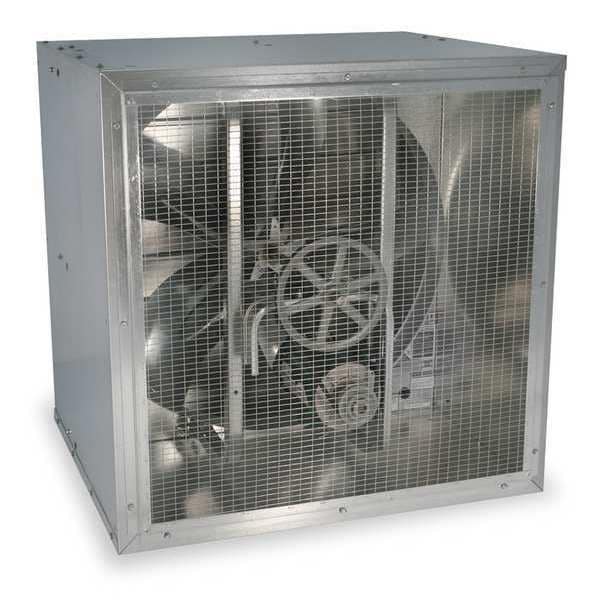

Cabinet Supply Fan, 54 In, 208-230/460 V
| Item | Cabinet Supply Fan |
|---|---|
| Phase | 3 |
| Sones @ 0.125-In. SP @ 5 Ft. | 42 |
| Max. Depth | 39-5/8 in |
| Drive Package Included | No |
| Height | 60-1/4 in |
| Fan RPM | 520 |
| CFM @ 0.500-In. SP | 23,719 cfm |
| Dimension A | 60-1/4 in |
| Motor Insulation | Class B |
| Max. Ambient Temp. | 104 Degrees F |
| Max. BHP | 5.5727 |
| Number of Blades | 5 |
| Bearing Type | Regreasable Cast Pillow Block |
| Includes | (4) Wall Mounting Angles |
| Max. Inlet Temp. | 104 Degrees F |
| Exhaust/Supply Fan Item | Supply Fan |
| Assembled/Unassembled | Assembled |
| Hz | 60 |
| Propeller Material | Fabricated Steel |
| Drive Type | Belt Drive |
| Standards | AMCA, CSA Certified Motor, UL/cUL 705 |
| Dimension B | 39-5/8 in |
| CFM @ 0.125-In. SP | 34,067 cfm |
| Blade Dia. | 54 in |
| Width | 60-1/4 in |
| Frame Material | Steel |
| Housing Material | Steel |
| Full Load Amps | 13.6/12.8-6.4 |
| Fan Voltage | 208-230/460V AC |
| CFM @ 0.000-In. SP | 36,830 cfm |
| CFM @ 0.375-In. SP | 27,751 cfm |
| Motor Enclosure | Open Dripproof |
| Motor Type | 3-Phase |
| CFM @ 0.250-In. SP | 31,251 cfm |
| Motor RPM | 1,725 RPM |
| Exhaust/Supply Fan Motor HP | 5 hp |
| Drive Package With Motor Included | No |
| Mounting Position | Horizontal |
| Voltage | 208-230/460 |
| Overall Height | 60-1/4 in |
| Overall Width | 60-1/4 in |
| Flange Width | 60-1/4 in |
| Frame Finish | Zinc Plated |
| Motor Horsepower | 5 HP |
| Noise Level @ 0.000 in SP @ 5 ft | 31 sones |
| Number of Speeds | 1 |
| Frequency | 60 Hz |
| Maximum Airflow | 36,945 cfm |
| Duct Width | Not Applicable |
| Noise Level @ 0.125 in SP @ 5 ft | 42 sones |
| Exhaust Airflow @ 0.500 in SP | 23,719 cfm |
| Motor Speed | 520 RPM |
| Manufacturer Warranty Length | 1 yr |
| Maximum Noise Level | 31 sones |
| For Cut-Out Height | 61-1/4 in |
| Speed Controllable | No |
| Blade Diameter | 54 in |
| Shaft Diameter | 1-1/4 in |
| Supply Airflow @ 0.250 in SP | 31,251 cfm |
| Housing Finish | Galvanized |
| Assembled | Assembled |
| Full Load Current | 13.6 A |
| Maximum Ambient Operating Temperature | 104 Degrees F |
| For Cut-Out Length | 61-1/4 in |
| Exhaust Airflow @ 0.250 in SP | 31,251 cfm |
| Blade Material | Steel |
| Supply Airflow @ 0.125 in SP | 34,067 cfm |
| Supply Airflow @ 0.000 in SP | 36,830 cfm |
| Ventilation Type | Supply |
| Supply Airflow @ 0.500 in SP | 23,719 cfm |
| Mounting Orientation | Vertical |
| Exhaust Airflow @ 0.000 in SP | 36,830 cfm |
| Number of Fans | 1 |
| Fan Style | Cabinet |
| Duct Shape | Not Applicable |
| Includes Motor | Yes |
| Overall Depth | 39-5/8 in |
| Maximum Inlet Temperature | 104 Degrees F |
| Duct Height | Not Applicable |
| Exhaust Airflow @ 0.125 in SP | 34,067 cfm |
| Includes Grill | No |
| Includes Dehumidistat | No |
| Supply Airflow @ 0.375 in SP | 27,751 cfm |
| Duct Diameter | Not Applicable |
| Nameplate Voltage | 208-230/460V AC |
| Vent Design | Ductless |
| For Cut-Out Width | 61-1/4 in |
| Exhaust Airflow @ 0.375 in SP | 27,751 cfm |
| Country of Origin (subject to change) | United States |
| Package Quantity | 1 |
