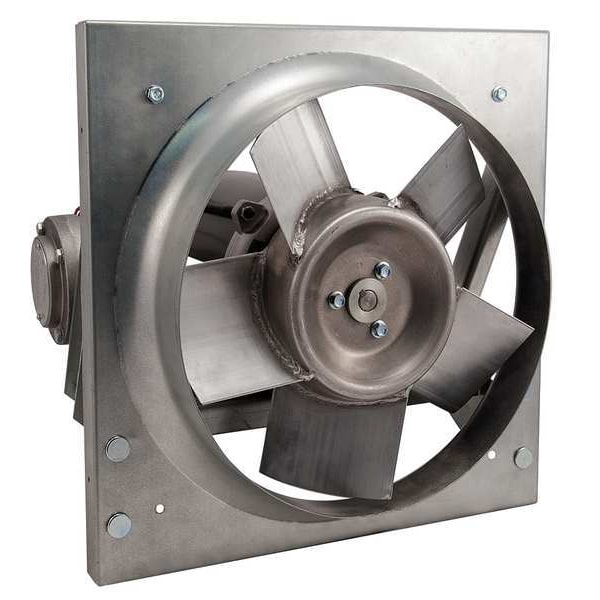

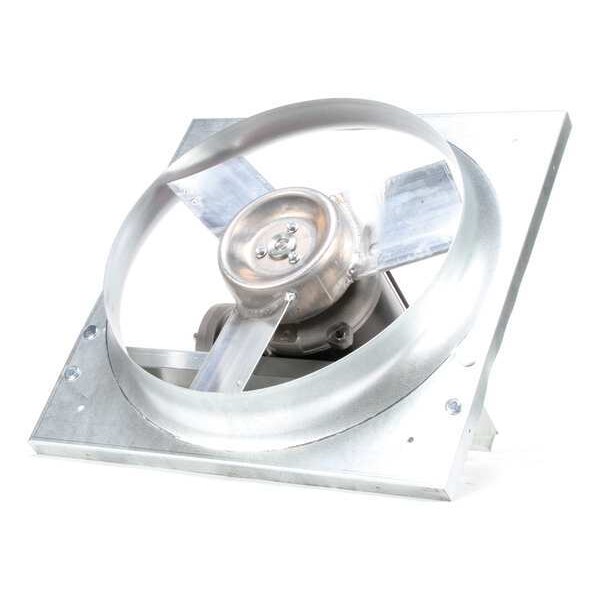

Exhaust Fan, 16 In, 3 Phase, Haz Location
| Item | Panel Exhaust Fan |
|---|---|
| Motor RPM | 1,750 RPM |
| CFM @ 0.500-In. SP | 1,350 cfm |
| Sones @ 0.000-In. SP @ 5 Ft. | 14.1 |
| Max. Ambient Temp. (F) | 104 |
| Motor Insulation | Class B |

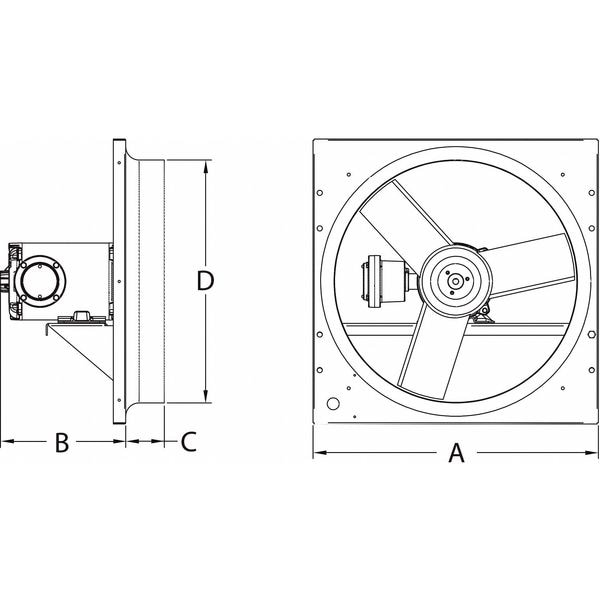

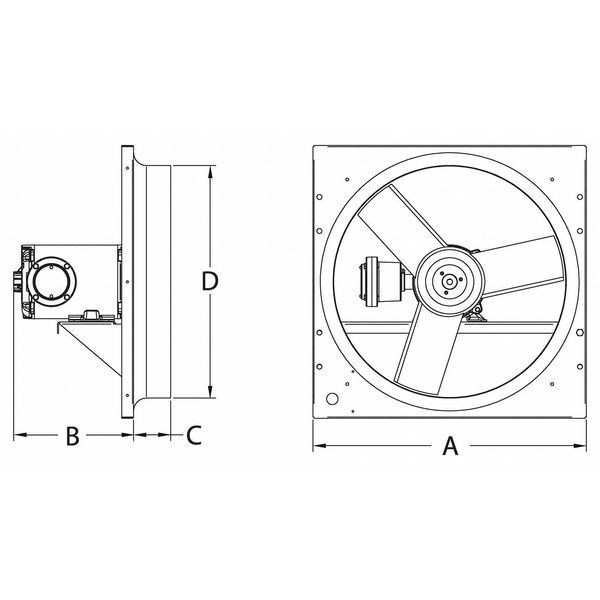

| Dimension B (In.) | 9-1/2 |
| Aluminum Wall Shutter No. | 4C557 |
| Flange Width (In.) | 1 |
| Dimension A (In.) | 20 |
| Number of Blades | 3 |
| Agency Compliance | UL and cUL Listed, AMCA,CSA Certified Motor |
| Bearing Type | Ball |
| Shaft Dia. (In.) | 1/2 |
| Watts | 186 |
| Type | Direct Drive, Hazardous Location |
| CFM @ 0.250-In. SP | 2,061 cfm |
| Max. Depth (In.) | 13-15/16 |
| Mounting Position | Vertical or Horizontal |
| For Use With | NEC Class I, Div 1, Group C and D; NEC Class II, Div 1, Group F and G |
| Drive Package Included | No |
| Fan Voltage | 208-230/460V AC |
| Height (In.) | 20 |
| Dimension C (In.) | 3-1/4 |
| Hz | 60 |
| CFM @ 0.375-In. SP | 1,769 cfm |
| Full Load Amps | 1.4-1.3/.65 |
| Dimension D (In.) | 16-1/2 |
| Phase | 3 |
| Exhaust/Supply Fan Motor HP | 1/4 hp |
| Blade Dia. | 16 in |
| CFM @ 0.125-In. SP | 2,288 cfm |
| Intake Guard No. | 1WBT9 |
| Exhaust/Supply Fan Item | Exhaust Fan |
| Propeller Material | Aluminum |
| Venturi Depth (In.) | 2-3/4 |
| Width (In.) | 20 |
| Frame Material | Steel |
| Drive Package With Motor Included | No |
| Frame Finish | Zinc Plated |
| Motor Enclosure | Totally Enclosed Fan Cooled |
| CFM @ 0.000-In. SP | 2,476 cfm |
| Includes | Hazardous Location Motor |
| Motor Type | 3-Phase |
| Hazardous Location Class | Class I, Div 1, Group C and D; Class II, Div 1, Group F and G |
| Flange Width | 20 in |
| Venturi Depth | 3-1/2 in |
| Standards | AMCA, C-UL Listed, CSA, UL Listed |
| Wattage | 186 W |
| Venturi Diameter | 16-1/2 in |
| Blade Diameter | 16 in |
| Includes Motor | Yes |
| Motor Speed | 1,750 rpm |
| Maximum Ambient Operating Temperature | 104 Degrees F |
| Blade Material | Aluminum |
| Duct Diameter | Not Applicable |
| Includes Grill | No |
| Method of Construction | Stamped |
| Number of Fans | 1 |
| Exhaust Airflow @ 0.125 in SP | 2,288 cfm |
| Noise Level @ 0.125 in SP @ 5 ft | 14 sones |
| Nameplate Voltage | 208-230/460V AC |
| Overall Height | 20 in |
| Housing Material | Steel |
| Drive Type | Direct Drive |
| Manufacturer Warranty Length | 1 yr |
| For Cut-Out Length | 18-1/2 in |
| Full Load Current | 1.4 A |
| Number of Speeds | 1 |
| Noise Level @ 0.000 in SP @ 5 ft | 14.1 sones |
| Speed Controllable | No |
| Overall Width | 20 in |
| Duct Width | Not Applicable |
| Includes Dehumidistat | No |
| Maximum Noise Level | 14.1 sones |
| Fan Style | Panel |
| Overall Depth | 12-3/4 in |
| Assembled | Assembled |
| Exhaust Airflow @ 0.000 in SP | 2,476 cfm |
| Guard Type | None |
| Exhaust Airflow @ 0.500 in SP | 1,350 cfm |
| Mounting Orientation | Vertical, Horizontal |
| Duct Height | Not Applicable |
| Maximum Inlet Temperature | 104 Degrees F |
| Duct Shape | Not Applicable |
| Shaft Diameter | 5/8 in |
| Housing Finish | Galvanized |
| Exhaust Airflow @ 0.375 in SP | 1,769 cfm |
| For Cut-Out Width | 18-1/2 in |
| Maximum Airflow | 2,476 cfm |
| Motor Horsepower | 0.25 HP |
| Exhaust Airflow @ 0.250 in SP | 2,061 cfm |
| Vent Design | Ductless |
| Ventilation Type | Exhaust |
| Frequency | 60 Hz |
| Voltage | 208-230/460 |
| Country of Origin (subject to change) | Mexico |
| Package Quantity | 1 |
