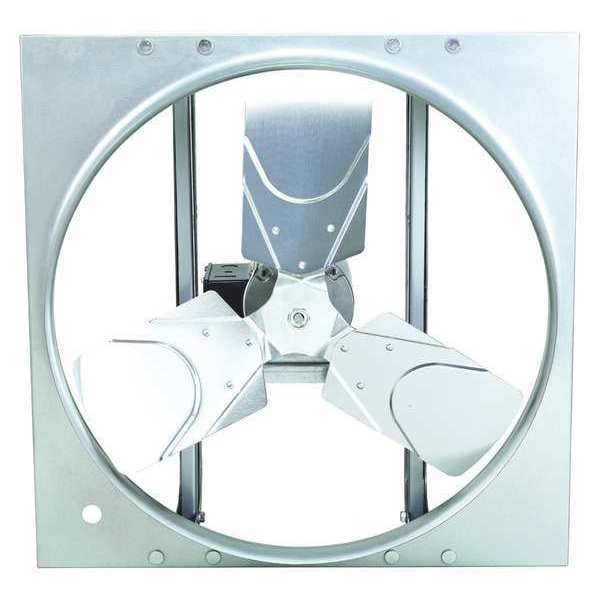

Exhaust/Supply Fan, 24 In
| Exhaust/Supply Fan Item | Reversible Exhaust/Supply Fan |
|---|---|
| Drive Package With Motor Included | No |
| Exhaust/Supply Fan Motor HP | 0.5 HP |
| Blade Dia. | 24 in |
| Fan Voltage | 115/230V AC |
| Motor Enclosure | Totally Enclosed Air Over |
| Fan RPM | 1150/1150 |
| Exhaust/Supply CFM @ 0.000-In. SP | 5352/4516 |
| Operating Amps | 5.4/2.8 |
| Type | Direct Drive Reversible |
| Recommended Intake Guards | 1WBU3 |
| Shaft Dia. (In.) | 1/2 |
| Dia. Opening Required (In.) | 26 |
| Recommended Wall Housing | 3FKF8 |
| Number of Blades | 3 |
| Width (In.) | 28 |
| Height (In.) | 28 |
| Max. Inlet Temp. (Deg. F) | 104 |
| Mounting Position | Vertical |
| Exhaust/Supply CFM @ 0.125-In. SP | 4742/4071 |
| Motor Insulation | Class B |
| Exhaust/Supply CFM @ 0.250-In. SP | 3986/3604 |
| Bearing Type | Ball |
| Item | Exhaust/Supply Fan |

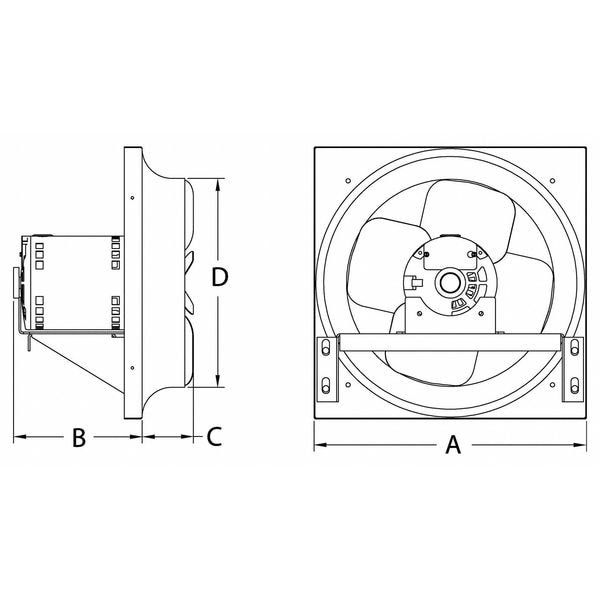

| Dimension A (In.) | 28 |
| Dimension D (In.) | 24-1/2 |
| Frame Finish | Galvanized |
| Recommended Wall Collar | 1WBV1 |
| Agency Compliance | UL and cUL Listed, AMCA |
| Hz | 60 |
| Includes | Reversing Switch |
| Speed | 1 |
| Phase | 1 |
| Max. Depth (In.) | 11-3/4 |
| Propeller Material | Aluminum |
| Drive Package Included | Yes |
| Dimension C (In.) | 3-3/4 |
| Dimension B (In.) | 8 |
| Exhaust/Supply CFM @ 0.375-In. SP | 2620/2703 |
| Motor RPM | 1150/1150 |
| Max. Ambient Temp. (F) | 104 Degrees F |
| Motor Type | 3-Phase |
| Supply Airflow @ 0.125 in SP | 4,071 cfm |
| Maximum Inlet Temperature | 104 Degrees F |
| Supply Airflow @ 0.000 in SP | 4,516 cfm |
| Motor Horsepower | 0.5 HP |
| Blade Material | Aluminum |
| Ventilation Type | Reversible |
| Exhaust Airflow @ 0.375 in SP | 2,703 cfm |
| Overall Depth | 11-3/4 in |
| Frame Material | Steel |
| Exhaust Airflow @ 0.250 in SP | 3,604 cfm |
| Maximum Ambient Operating Temperature | 104 Degrees F |
| Mounting Orientation | Vertical |
| Exhaust Airflow @ 0.125 in SP | 4,742 cfm |
| Overall Height | 28 in |
| Blade Diameter | 24 in |
| Nameplate Voltage | 115/230V AC |
| Includes Motor | Yes |
| Standards | AMCA, Listed, UL, cUL |
| For Cut-Out Diameter | 26 in |
| Fan Style | Panel |
| Overall Width | 28 in |
| Motor Speed | 1,150 rpm |
| Overall Diameter | 1/2 in |
| Supply Airflow @ 0.250 in SP | 3,604 cfm |
| Exhaust Airflow @ 0.000 in SP | 5,352 cfm |
| Supply Airflow @ 0.375 in SP | 2,703 cfm |
| Voltage | 115/230 |
| Country of Origin (subject to change) | China |
| Package Quantity | 1 |
