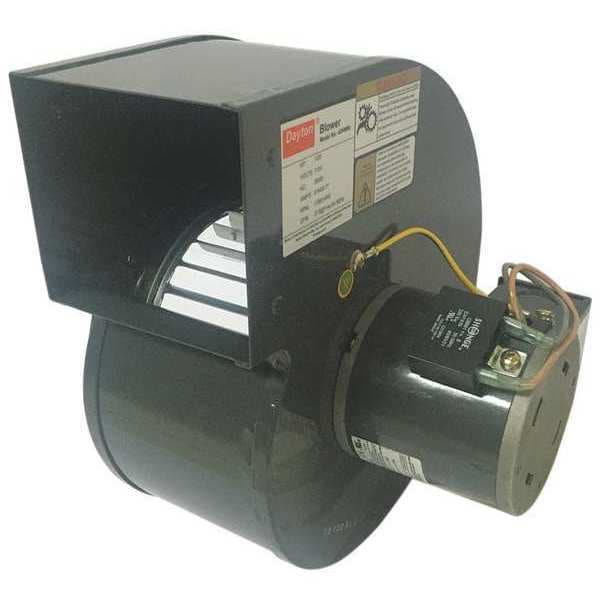

Rectangular OEM Blower, 1670 RPM, 1 Phase, Direct Drive, Steel 1 Speed
| CFM @ 0.100-In. SP | 255 |
|---|---|
| Drive Type | Direct Drive |
| Full Load Amps | 0.43 |
| Housing Material | Steel |
| Includes | Not Applicable |
| Inlet Dia. | 4-9/16 in |
| Number of Speeds | 1 |
| Overall Height | 9-3/8 in |
| Overall Width | 7-1/2 in |
| Phase | 1 |
| Blower Item | OEM Specialty Blower |
| Blower Outlet Shape | Rectangular |
| With Flange | No |
| Blower Wheel Diameter | 5-1/8 in |
| Blower Motor Type | Permanent Split Capacitor |
| Blower Voltage | 230V AC |
| Blower Thermal Protection | Auto |
| Blower Conduit Box | Yes |
| Dimension F | 3-5/16 in |
| Replaces | 1TDR4 |
| Dimension L | 4-7/8 in |
| Overall Depth | 8-7/8 in |
| RPM | 1,670 |
| Outlet Width | 4 in |
| CFM @ 0.200-In. SP | 235 |
| CFM @ 0.400-In. SP | 183 |
| CFM @ 0.500-In. SP | 135 |
| Dimension M | 4-3/8 in |
| Mounting Position | All Position |
| Wheel Type | Forward-Curved |
| Dimension A | 8-7/8 in |
| Dimension J | 5-1/2 in |
| Motor Enclosure | Open |
| Bearing Type | Ball |
| Motor Insulation | Class B |
| Agency Compliance | CE and RoHS Compliance, cULus Recognized (E47479) for the Motor Only Not the Blower |
| Dimension D | 4-1/4 in |
| Lead Length | 13 in |
| Max. Inlet Temp. | 104 deg F |
| Hz | 50/60 |
| Dimension E | 9-7/8 in |
| Housing Finish | Enamel |
| Dimension C | 7-9/16 in |
| Outlet Height | 3-7/16 in |
| Max. Ambient Temp. | 104 deg F |
| Housing Color | Gray |
| Item | OEM Blower |
| Blower Wheel Width | 1-7/8 in |
| CFM @ 0.000-In. SP | 271 |
| CFM @ 0.300-In. SP | 210 |
| Shop By | Closeouts |
| Airflow @ 1.500 in SP | Not Applicable |
| Airflow @ 0.375 in SP | Not Applicable |
| Housing Width | 7-1/2 in |
| Replacement For | 1TDR4 |
| Airflow @ 0.125 in SP | Not Applicable |
| Maximum Inlet Air Temperature | 104 deg F |
| Outlet Shape | Rectangular |
| Hazardous Location Application | No |
| Includes Drive Package | Not Applicable |
| Outlet Diameter | Not Applicable |
| Airflow @ 6.000 in SP | Not Applicable |
| Maximum Static Pressure | 0.625 in wc |
| Spark Resistant Construction Type | Not Rated |
| Discharge Position | Bottom Horizontal, Down Blast, Top Horizontal, Up Blast |
| Airflow @ 10.00 in SP | Not Applicable |
| Flange Size | Not Applicable |
| Flange Type | Non-Flanged |
| Manufacturer Warranty Length | 1 yr Limited |
| Airflow @ 3.500 in SP | Not Applicable |
| Airflow @ 12.00 in SP | Not Applicable |
| AMCA Fan Class | Not Rated |
| Motor Insulation Class | B |
| Airflow @ 0.100 in SP | 255 cfm |
| Minimum Ambient Temperature | 14 deg F |
| Housing Height | 9-3/8 in |
| Housing Material Gauge | 1 mm |
| Motor IP Rating | IP20 |
| Housing Material Grade | SPCC |
| Airflow @ 11.00 in SP | Not Applicable |
| Airflow @ 2.000 in SP | Not Applicable |
| Number of Inlets | 1 |
| Airflow @ 13.00 in SP | Not Applicable |
| Wheel Diameter | 5-1/8 in |
| For Location | Indoor |
| Motor Duty Class | Continuous |
| Airflow @ 3.000 in SP | Not Applicable |
| Electrical Connection | Wire Leads |
| Compatible Speed Control | No |
| Airflow @ 0.400 in SP | 183 cfm |
| For High-Static Pressure Applications | No |
| Airflow @ 2.500 in SP | Not Applicable |
| Sound Level | Not Rated |
| Mount Type | All Position |
| Application | Air Conditioners, Air Cooling, Cooling, Drying, Component Cooling, General Heating, Machine Cooling, Space Ventilation, Ventilating |
| Rotation | CW |
| Airflow @ 5.000 in SP | Not Applicable |
| Airflow @ 4.000 in SP | Not Applicable |
| Airflow @ 1.250 in SP | Not Applicable |
| Airflow @ 0.500 in SP | 135 cfm |
| Airflow @ 0.250 in SP | 219 cfm |
| Minimum Fan Speed | 0 RPM |
| Inlet Diameter | 4-1/2 in |
| Wheel Bore Diameter | 8 mm |
| Includes Motor | Yes |
| Assembly | Assembled |
| Motor Horsepower | 1/20 hp |
| Hazardous Location Specification | Not Applicable |
| Speed Controllable | No |
| Wheel Width | 1-7/8 in |
| Motor Speed | 1,650 rpm |
| Frequency | 50/60 Hz |
| Housing Depth | 8-7/8 in |
| Maximum Fan Speed | 1,670 rpm |
| High-Efficiency Motor | No |
| For Air Type | Clean Air |
| Includes Mounting Hardware | No |
| Airflow @ 4.500 in SP | Not Applicable |
| Thermal Overload Protection | Yes |
| Airflow @ 0.750 in SP | Not Applicable |
| Features | Open Motor Has Cast-Aluminum End Shields for Greater Heat Dissipation, Resulting in Less Downtime and Longer Service Life, This Dayton Dynamically Balanced OEM Blower Mounts in any Position and Operates with Minimal Noise and Vibration, to Maintain cfm at Higher Static Pressures |
| Mounting Orientation | Multiposition |
| Airflow @ 8.000 in SP | Not Applicable |
| OEM Replacement | No |
| Airflow @ 9.000 in SP | Not Applicable |
| Standards | CE and RoHS Compliance, cULus Recognized (E47479) for the Motor Only Not the Blower |
| Resistance Properties | Corrosion Resistant |
| Brake Horsepower | 1/20 hp |
| For Ventilation Type | Exhaust, Make-Up, Return, Supply |
| Housing Material Finish | Enamel |
| Current | 0.43 A |
| Market | Commercial, Industrial, Residential |
| Motor Location | Out of Airstream |
| Nameplate Voltage | 230V AC |
| Motor Type | Permanent Split Capacitor |
| Airflow @ 1.000 in SP | Not Applicable |
| Airflow @ 7.000 in SP | Not Applicable |
| Wheel Material Finish | Galvanized |
| Shaft Diameter | 8 mm |
| Maximum Ambient Temperature | 104 deg F |
| Chemical Resistant | No |
| Airflow @ 0.000 in SP | 271 cfm |
| Motor Frame Designation | 3.3" PSC motor |
| Corrosion Resistant | No |
| Wheel Material | Steel |
| Voltage | 230 |
| Country of Origin (subject to change) | China |
| Package Quantity | 1 |
