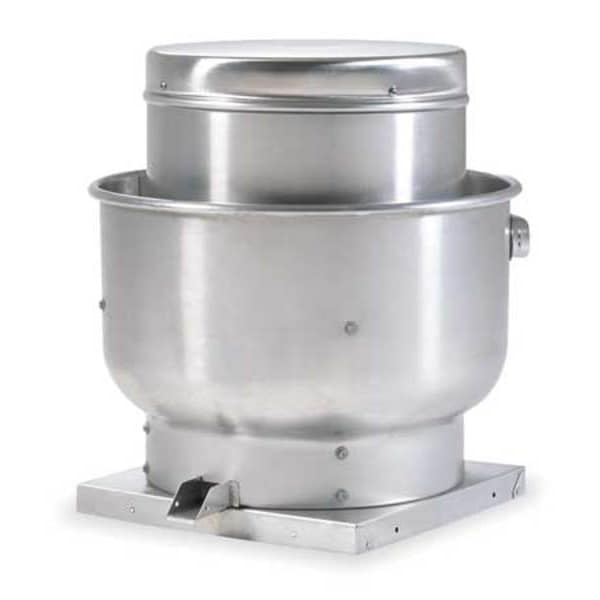

Upblast Vent, 11-1/4 In, 115/208-230V
| Item - Roof Ventilators | Upblast Ventilator |
|---|---|
| Drive Package With Motor Included | Yes |
| Duty Rating - Roof Ventilators | Standard |
| Drive Type - Roof Ventilators | Belt Drive |
| Mounting Location - Roof Ventilators | Roof |
| Number of Speeds | 1 |
| Voltage - Roof Ventilators | 115V AC/208V AC/230V AC |
| Motor HP - Roof Ventilators | 0.25 HP |
| Base Size - Roof Ventilators | 22 in x 22 in |
| Mounting Location | Roof |
| CFM @ 1.500-In. SP | 346 |
| Shaft Dia. Wheel End | 3/4 in |
| Fixed UL 762 Kitchen Roof Curb Stock No. | 4HX55 |
| Wheel Dia. | 11-1/4 in |
| Includes | Drive Package, NEMA 1 Junction Box |
| Base Length | 22 in |
| Adj. 6 3/8"H Roof Curb Stock No. | 4C670 |
| Base Square Size - Roof Ventilators | 22" x 22" |
| Dimension B | 24-7/8 in |
| Phase | 1 |
| Adj. 12 3/8"H Roof Curb Stock No. | 2ZV82 |
| Dimension A | 22 in |
| Base Width | 22 in |
| Max. BHP | 0.26 |
| Hz | 60 |
| Recommended 12 In. Fixed Curb Item No. | 2RB76 |
| Speed Controllable | No |
| Sones @ 0.500-In. SP @ 5 Ft. | 13.9 |
| Overall Dia. | 24-7/8 in |
| CFM @ 0.500-In. SP | 761 |
| Bearing Type | Sealed Pillow Block |
| Dimension D | 17-3/8 in |
| CFM @ 0.625-In. SP | 729 |
| CFM @ 0.875-In. SP | 655 |
| Adj. UL 762 Kitchen Roof Curb Stock No. | 4HX61 |
| CFM @ 1.000-In. SP | 615 |
| Drive Package Included | Yes |
| CFM @ 0.750-In. SP | 693 |
| Housing Material | Aluminum |
| Base Height | 1.8 in |
| Max. Operating Amps | 4.6/2.2-2.3 |
| Drive Type | Belt Drive |
| Requires | Roof Curb for New Installation |
| RPM | 2,045 |
| Assembled/Unassembled | Unassembled |
| Overall Height | 26-7/8 in |
| CFM @ 1.250-In. SP | 522 |
| Standards | AMCA Sound and Air, UL/cUL 762 |
| Recommended Damper Stock No. | 4HX65 |
| Recommended 8 In. Fixed Curb Item No. | 4HX39 |
| Wheel Material | Aluminum |
| Dimension C | 25-1/8 in |
| Max. Inlet Temp. | 300 deg F |
| Item | Centrifugal Upblast Roof Exhaust Fan |
| Motor HP | 0.25 |
| Motor Voltage | 115/208/230 |
| Recommended Damper Size (In.) | 15 x 15 |
| Wheel Type | Backward Inclined |
| For Air Type | Kitchen Air |
| Sound Level | 11.4 sones @ 1.500 in SP, 11.5 sones @ 1.250 in SP and 5 ft, 12.1 sones @ 1.000 in SP and 5 ft, 12.2 sones @ 0.875 in SP and 5 ft, 12.7 sones @ 0.750 in SP and 5 ft, 13.5 sones @ 0.625 in SP and 5 ft, 13.9 sones @ 0.500 in SP and 5 ft |
| Current | 4.6/2.2 to 2.3 A |
| Maximum Fan Speed | 2,045 rpm |
| Exhaust Airflow @ 0.500 in SP | 761 cfm |
| Propeller Shaft Diameter | 3/4 in |
| Housing Material Fabrication | Spun |
| Motor Enclosure | Open Dripproof |
| Mount Type | Roof Curb |
| Frequency | 60 Hz |
| Brake Horsepower | 13/50 hp |
| For High-Static Pressure Applications | Yes |
| Wheel Diameter | 11-1/4 in |
| Includes Drive Package | Yes |
| Base Diameter | Not Applicable |
| Nameplate Voltage | 115/208-230V AC |
| Includes Motor | Yes |
| Features | Air Handling Quality Bearings Meet Minimum of L10-100,000 Hours, Nonoverloading Centrifugal Wheel Design |
| Housing Width | 24.9 in |
| Application | Industrial and Commercial Buildings, Restaurants, Schools |
| Motor Horsepower | 0.25 HP |
| Overall Diameter | 24-7/8 in |
| Electrical Connection | Power Cord |
| Assembly | Unassembled |
| Motor Location | Out of Airstream |
| High-Efficiency Motor | No |
| Safety Features | Fully Rolled Windband |
| Housing Length | 24.9 in |
| Maximum Inlet Air Temperature | 300 deg F |
| Motor Speed | 2,045 rpm |
| Damper Size | 15 in x 15 in |
| Maximum Static Pressure | 1.5 in wc |
| Spark Resistant Construction Type | A |
| Base Shape | Square |
| Resistance Properties | Spark Resistant |
| Country of Origin (subject to change) | Multiple |
| Package Quantity | 1 |
