Upblast Vent, 30-1/2 In, 208-230/460V
| Item - Roof Ventilators | Upblast Ventilator |
|---|---|
| Drive Package With Motor Included | Yes |
| Duty Rating - Roof Ventilators | Standard |
| Drive Type - Roof Ventilators | Belt Drive |
| Mounting Location - Roof Ventilators | Roof |
| Number of Speeds | 1 |
| Voltage - Roof Ventilators | 208V AC/230V AC/460V AC |
| Motor HP - Roof Ventilators | 0.75 HP |
| Base Size - Roof Ventilators | 42 in x 42 in |
| CFM @ 0.000-In. SP | 7,811 |

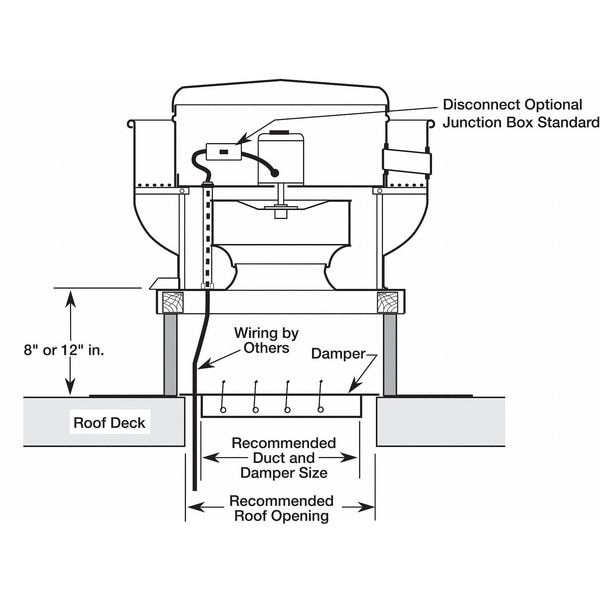

| Adj. 12 3/8"H Roof Curb Stock No. | 2ZV85 |
| Wheel Dia. | 30-1/2 in |
| CFM @ 0.125-In. SP | 7,377 |
| Overall Dia. | 50 in |
| Motor HP | 0.75 |
| Requires | Roof Curb for New Installation |
| Includes | Drive Package, NEMA 1 Junction Box |
| Base Length | 42 in |
| Drive Package Included | Yes |
| RPM | 480 |
| Recommended Damper Stock No. | 4HX69 |
| Phase | 3 |
| Wheel Material | Aluminum |
| Bearing Type | Regreasable Pillow Block |
| Item | Centrifugal Upblast Roof Exhaust Fan |
| Recommended 8 In. Fixed Curb Item No. | 4HX43 |

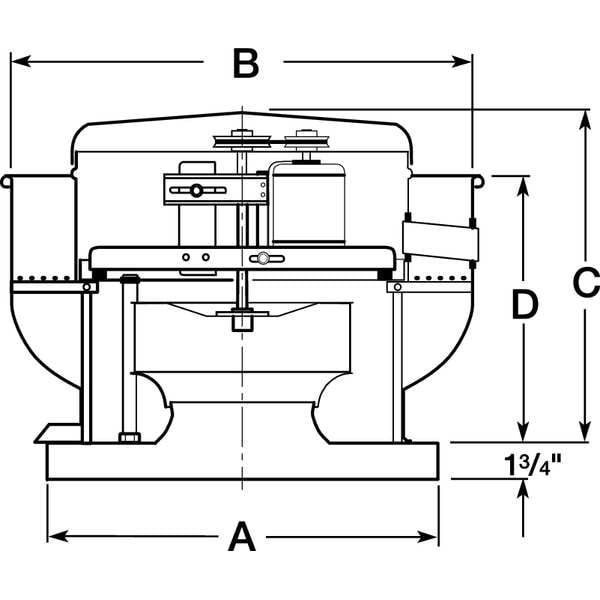

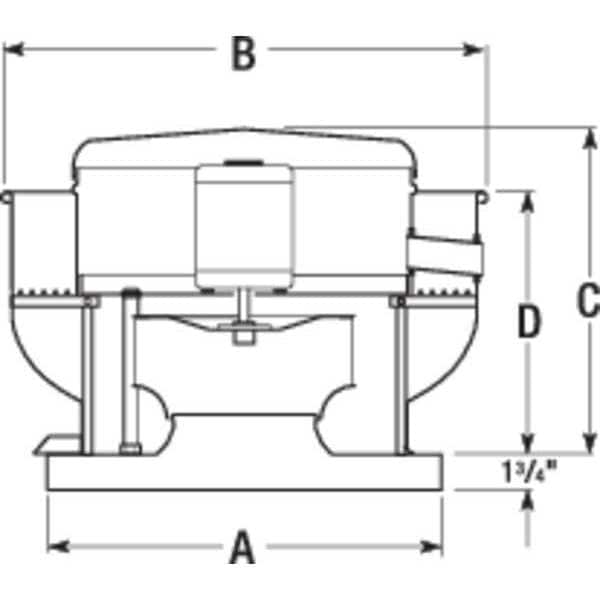

| Dimension C | 40 in |
| Dimension D | 29-1/4 in |
| Recommended 12 In. Fixed Curb Item No. | 2RB81 |
| CFM @ 0.250-In. SP | 6,844 |
| Standards | AMCA Sound and Air, UL/cUL 762 |
| Base Square Size - Roof Ventilators | 42" x 42" |
| Shaft Dia. Wheel End | 1 in |
| CFM @ 0.500-In. SP | 5,440 |
| Mounting Location | Roof |
| Drive Type | Belt Drive |
| Sones @ 0.500-In. SP @ 5 Ft. | 8.5 |
| Base Width | 42 in |
| Hz | 60 |
| Base Height | 1.8 in |

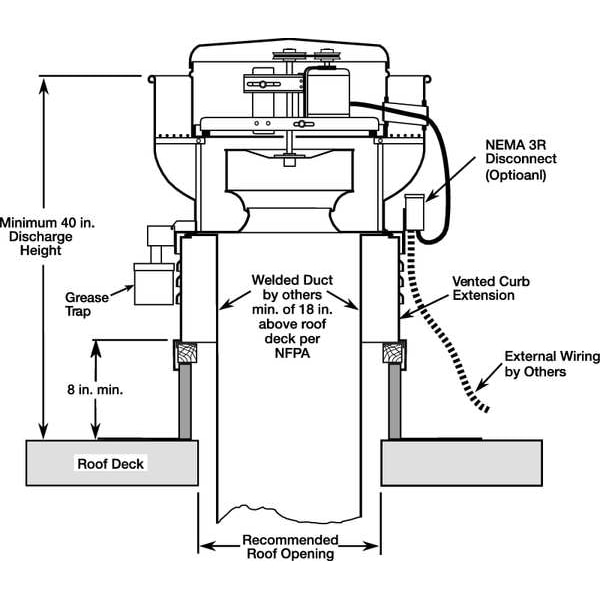

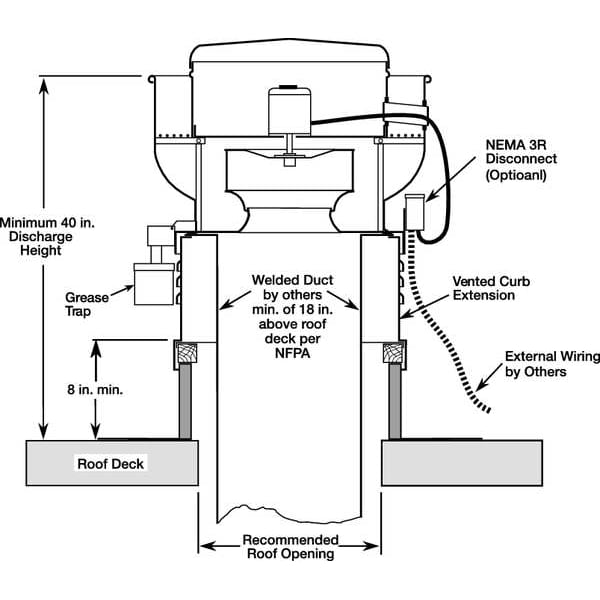

| Fixed UL 762 Kitchen Roof Curb Stock No. | 4HX59 |
| Housing Material | Aluminum |
| Overall Height | 41-3/4 in |
| Max. Inlet Temp. | 300 deg F |
| Sones @ 0.250-In. SP @ 5 Ft. | 9.9 |
| Assembled/Unassembled | Unassembled |
| Dimension B | 50 in |
| Speed Controllable | No |
| Motor Voltage | 208/230/460 |
| Sones @ 0.125-In. SP @ 5 Ft. | 10.5 |
| CFM @ 0.375-In. SP | 6,231 |
| Adj. UL 762 Kitchen Roof Curb Stock No. | 4HX63 |
| Max. BHP | 0.77 |
| Recommended Damper Size (In.) | 35 x 35 |
| Dimension A | 42 in |
| Wheel Type | Backward Inclined |
| Overall Diameter | 50 in |
| Motor Horsepower | 0.75 HP |
| Exhaust Airflow @ 0.375 in SP | 6,231 cfm |
| Base Diameter | Not Applicable |
| Assembly | Unassembled |
| Exhaust Airflow @ 0.500 in SP | 5,440 cfm |
| Maximum Static Pressure | 0.5 in wc |
| For Air Type | Kitchen Air |
| Electrical Connection | Power Cord |
| Wheel Diameter | 30-1/2 in |
| Nameplate Voltage | 208-220/440V AC |
| Housing Width | 50 in |
| For High-Static Pressure Applications | No |
| Exhaust Airflow @ 0.125 in SP | 7,377 cfm |
| Includes Drive Package | Yes |
| Housing Length | 50 in |
| Brake Horsepower | 77/100 hp |
| High-Efficiency Motor | No |
| Frequency | 60 Hz |
| Safety Features | Fully Rolled Windband |
| Includes Motor | Yes |
| Spark Resistant Construction Type | A |
| Maximum Fan Speed | 480 RPM |
| Motor Enclosure | Open Dripproof |
| Application | Industrial and Commercial Buildings, Restaurants, Schools |
| Features | Air Handling Quality Bearings Meet Minimum of L10-1,00,000 Hours, Leakproof, Nonoverloading Centrifugal Wheel Design |
| Exhaust Airflow @ 0.250 in SP | 6,844 cfm |
| Sound Level | 10.5 sones @ 0.125 in SP and 5 ft, 11.0 sones @ 0.000 in SP and 5 ft, 8.5 sones @ 0.500 in SP and 5 ft, 9.3 sones @ 0.375 in SP and 5 ft, 9.9 sones @ 0.250 in SP and 5 ft |
| Exhaust Airflow @ 0.000 in SP | 7,811 cfm |
| Maximum Inlet Air Temperature | 300 deg F |
| Resistance Properties | Spark Resistant |
| Airflow @ 0.000 in SP | 7,811 cfm |
| Motor Speed | 480 RPM |
| Housing Material Fabrication | Spun |
| Damper Size | 35 in x 35 in |
| Base Shape | Square |
| Mount Type | Roof Curb |
| Motor Location | Out of Airstream |
| Propeller Shaft Diameter | 1 in |
| Country of Origin (subject to change) | Multiple |
| Package Quantity | 1 |
