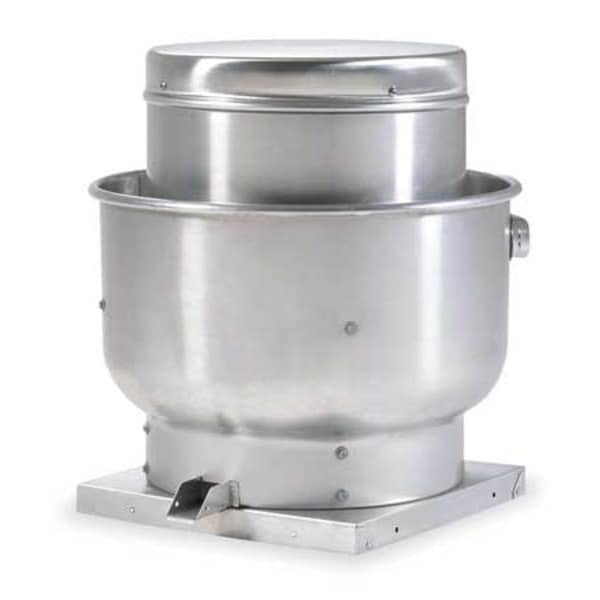

Upblast Ventilator, 36 In, 115/208-230V
| Item - Roof Ventilators | Upblast Ventilator |
|---|---|
| Drive Package With Motor Included | Yes |
| Duty Rating - Roof Ventilators | Standard |
| Drive Type - Roof Ventilators | Belt Drive |
| Mounting Location - Roof Ventilators | Roof |
| Number of Speeds | 1 |
| Voltage - Roof Ventilators | 115V AC/208V AC/230V AC |
| Motor HP - Roof Ventilators | 0.5 HP |
| Base Size - Roof Ventilators | 46 in x 46 in |
| CFM @ 0.000-In. SP | 8,631 |
| Dimension C | 44-5/8 in |
| Item | Centrifugal Upblast Roof Exhaust Fan |
| Max. Operating Amps | 8.6/3.7-3.8 |
| Base Width | 46 in |
| Bearing Type | Regreasable Pillow Block |
| Drive Package Included | Yes |
| Motor HP | 0.5 |
| Recommended Damper Size (In.) | 39 x 39 |
| CFM @ 0.125-In. SP | 7,820 |
| Sones @ 0.250-In. SP @ 5 Ft. | 6 |
| Housing Material | Aluminum |
| Fixed UL 762 Kitchen Roof Curb Stock No. | 4HX60 |
| Wheel Material | Aluminum |
| Dimension A | 46 in |
| Drive Type | Belt Drive |
| Standards | AMCA Sound and Air, UL/cUL 762 |
| Max. BHP | 0.52 |
| Dimension D | 29-7/16 in |
| Recommended Damper Stock No. | 4HX70 |
| Recommended 12 In. Fixed Curb Item No. | 2RB82 |
| Base Square Size - Roof Ventilators | 46" x 46" |
| Base Length | 46 in |
| Overall Height | 46-3/8 in |
| Phase | 1 |
| Motor Voltage | 115/208/230 |
| Shaft Dia. Wheel End | 1-1/4 in |
| Adj. 12 3/8"H Roof Curb Stock No. | 2ZV85 |
| Requires | Roof Curb for New Installation |
| CFM @ 0.375-In. SP | 5,256 |
| Speed Controllable | No |
| Wheel Dia. | 36 in |
| Max. Inlet Temp. | 300 deg F |
| Base Height | 1.8 in |
| Hz | 60 |
| Includes | Drive Package, NEMA 1 Junction Box |
| Dimension B | 58-5/8 in |
| Adj. UL 762 Kitchen Roof Curb Stock No. | 4HX63 |
| RPM | 320 |
| Assembled/Unassembled | Unassembled |
| Sones @ 0.125-In. SP @ 5 Ft. | 6.8 |
| Overall Dia. | 58-5/8 in |
| Adj. 6 3/8"H Roof Curb Stock No. | 3c597 |
| CFM @ 0.250-In. SP | 6,755 |
| Mounting Location | Roof |
| Wheel Type | Backward Inclined |
| Maximum Fan Speed | 320 RPM |
| Assembly | Unassembled |
| Wheel Diameter | 36 in |
| Safety Features | Fully Rolled Windband |
| Resistance Properties | Spark Resistant |
| Brake Horsepower | 13/25 hp |
| Application | Industrial and Commercial Buildings, Restaurants, Schools |
| Motor Horsepower | 0.5 HP |
| Exhaust Airflow @ 0.375 in SP | 5,256 cfm |
| Frequency | 60 Hz |
| Motor Location | Out of Airstream |
| For Air Type | Kitchen Air |
| Motor Enclosure | Open Dripproof |
| Includes Drive Package | Yes |
| Current | 7.6/3.7 to 3.8 A |
| Motor Speed | 320 RPM |
| Mount Type | Roof Curb |
| Sound Level | 6.0 sones @ 0.250 in SP and 5 ft, 6.6 sones @ 0.375 in SP and 5 ft, 6.8 sones @ 0.125 in SP and 5 ft, 7.7 sones @ 0.000 in SP and 5 ft |
| Exhaust Airflow @ 0.125 in SP | 7,820 cfm |
| For High-Static Pressure Applications | No |
| Housing Length | 58.6 in |
| Exhaust Airflow @ 0.250 in SP | 6,755 cfm |
| Airflow @ 0.000 in SP | 8,631 cfm |
| Maximum Static Pressure | 0.375 in wc |
| Features | Air Handling Quality Bearings Meet Minimum of L10-1,00,000 Hours, Leakproof, Nonoverloading Centrifugal Wheel Design |
| Overall Diameter | 58-5/8 in |
| Includes Motor | Yes |
| Housing Width | 58.6 in |
| Exhaust Airflow @ 0.000 in SP | 8,631 cfm |
| High-Efficiency Motor | No |
| Spark Resistant Construction Type | A |
| Housing Material Fabrication | Spun |
| Base Shape | Square |
| Maximum Inlet Air Temperature | 300 deg F |
| Base Diameter | Not Applicable |
| Nameplate Voltage | 115/208-230V AC |
| Damper Size | 39 in x 39 in |
| Propeller Shaft Diameter | 1-1/4 in |
| Electrical Connection | Power Cord |
| Country of Origin (subject to change) | Multiple |
| Package Quantity | 1 |
