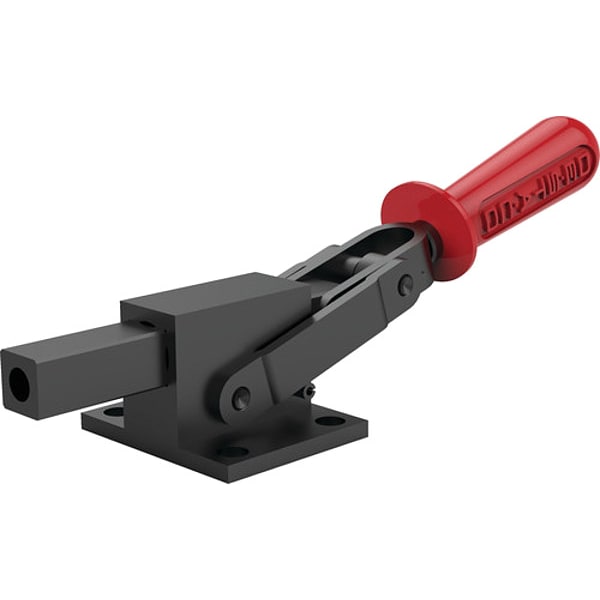

Straight Line Action Clamp, 5800 lb Cap
| Item | Straight Line Clamp |
|---|---|
| Holding Capacity (Lb.) | 5,800 |
| Thread Size | 1/2 in |
| Plunger Dia. (In.) | 3/4 |
| Plunger Travel (In.) | 1.91 |
| Overall Height (In.) | 3.63 |
| Overall Length (In.) | 11.24 |
| Base Mounting Centers (In.) | 1-3/4 x 2.31 |
| Type | Flanged Base, Square Plunger |
| Height Under Arm (In.) | 1.37 |
| Handle | 125 Degrees |
| Material - Machining | Steel |
| Capacity | 5,800 lb |
| Overall Height | 3.63 in |
| Plunger Travel | 1.91 in |
| Plunger Dia. | 3/4 in |
| Height Under Arm | 1.57 in |
| Application | Assembly, Checking Fixtures, Closures, Machining, Welding, Wood Working |
| Overall Length | 11.23 in |
| Features | Hardened Steel Pivot Pins and Bushings for Long Life |
| Finish - Machining | Black Oxide |
| Handle Shape | Straight at 125 Degrees Angle |
| Base Mounting Centers | 1-3/4 in x 2.31 in |
| Handle Orientation | Horizontal |
| Includes Locking Handle | No |
| Overall Depth | 3.63 in |
| Plunger Shape | Square |
| Accommodates Workpiece Variation | No |
| Includes Spindle | No |
| Fastener Thread Size | 1/2 in |
| Holding Capacity - Maximum | 5,800 lbf |
| Overall Width | 2.99 in |
| Recommended Spindle Manufacturer Model Number | 325203 |
| Mounting Holes Center to Center - Short Side | 1-3/4 in |
| Plunger Thread | 1/2-13 |
| Locking Position | Extended |
| Tip Diameter | 3/4 in |
| Body Material | Steel |
| Mounting Holes Center to Center - Long Side | 2.31 in |
| Arm Length | 1.96 in |
| Exerted Force : Applied Force - Pushing | 40:1 |
| Plunger Travel1 | 1.91 in |
| Base Mounting Style | Flange |
| Plunger Height | 1.38 in |
| Package Quantity | 1 |
