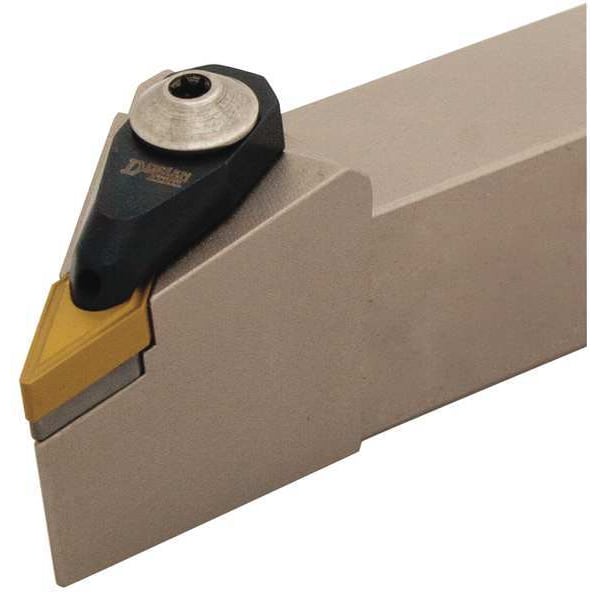

Turning Toolholder, VNMG, ADVJNL-16-3D, LH
| Item | Indexable Turning Toolholder |
|---|---|
| Shim | S3516P |
| Insert Shape | 35 Degrees Diamond |
| Rake | Negative |
| Clamp | JSLC-HPV3 |
| Style | ADVJNL-16-3D |
| Type | VNMG Holder |
| Shank | Square |
| Shim Screw | SM-M3 |
| Clamp Screw | JSCS-04 |
| Cutting Direction | Left Hand |
| Insert Size | 332 |
| Overall Length | 6 in |
| Insert Clearance Angle | 0 deg |
| Side Cutting Edge Angle | -3 deg |
| Shank Width | 1 in |
| ANSI Code | ADVJNL163D |
| Insert Inscribed Circle | 3/8 in |
| Cutting Application | Turning |
| Head Length | 1-3/4 in |
| Coolant Fed | Coolant Through |
| Shank Height | 1 in |
| Cutting Height | 1 in |
| Features | Through-Coolant Top Clamp |
| Insert Holding Type | Top Clamping |
| ISO Number | ADVJNL163D |
| Insert Style | VNM. |
| Toolholder Style | ADVJN |
| Width Offset | 1.250" |
| Rake Angle | 13 deg |
| Mounting Style | Dor-Lock Clamp |
| Inscribed Circle | 0.375" |
| Lead Angle | Negative 3 Degrees |
| Package Quantity | 1 |
