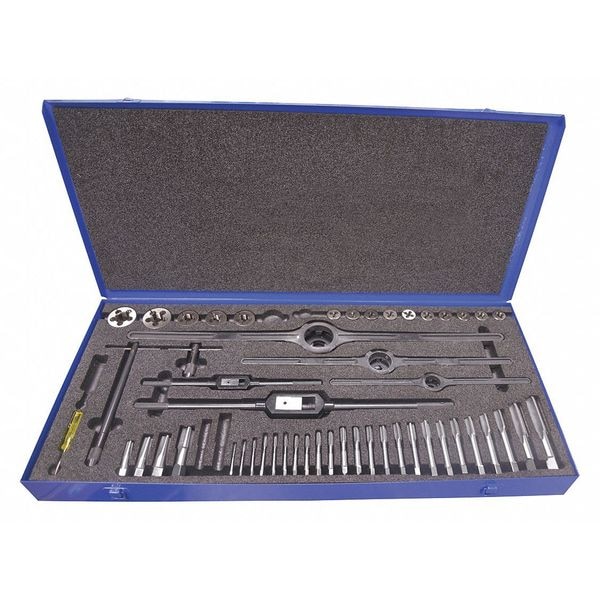

52PC Plug Hand Taps and Round Adjustable Dies Set #4-40 To 1-14 UNC UNF & UNS & 1/8-27NPT
| Item | Tap and Die Set |
|---|---|
| Tap Material | High Speed Steel |
| Tap Finish | Bright (Uncoated) |
| Thread Direction | Right Hand |
| Number of Flutes | 3, 4 |
| Number of Pieces | 52 |
| Sizes Included | 1/4"-20, 1/4"-28, 5/16"-18, 5/16"-24, 3/8"-16, 3/8"-24, 7/16"-14, 7/16"-20, 1/2"-13, 1/2"-20, 9/16"-18, 5/8"-18, 3/4"-16, 7/8"-14, 1"-14, M14x1.5, M18x1.5, #4-40, #6-32, #8-32, #10-24, #10-32, #12-24, 1/8"-27, 1/4"-18, 3/8"-18, 1/2"-14 |
| Die Material | High Speed Steel |
| Thread Type | NPT, UNC, UNF, UNS |
| Die Shape | Round |
| Includes | Hand Taps, Carbon Round Adjustable Dies |
| Features | General Purpose Applications |
| Size Range | 1/8" to 1" |
| Tap Chamfer | Plug, Taper |
| Tap Dimension Type | Inch |
| Tap Wrench Number | T9, 5, #7, T16 |
| Finish | Bright |
| Max. Tap Thread Size | 1"-14 |
| Die Type | Adjustable |
| Tap Series | HTGP |
| Min. Tap Thread Size | 1/4"-20 |
| Extended Shank | No |
| Secondary Material Application ISO Code | M |
| Helix Angle | 0 deg |
| Die Series | 382 |
| Thread Limit | H3, H2, H4, D6 |
| Tap Type | Hand |
| Extension Tap | No |
| Tap Overall Length | Table 302 |
| Primary Material Application | All Materials |
| Case Type | Metal |
| Material - Machining | High Speed Steel |
| Number Of Taps | 15 |
| Thread Sizes Included | #10-24 NC, #10-32 NF, #12-24 NC, #4-40 NC, #6-32 NC, #8-32 NC, 1-14 NS, 1/2-13 NC, 1/2-14 NPT, 1/2-20 NF, 1/4-18 NPT, 1/4-20 NC, 1/4-28 NF, 1/8-27 NPT, 3/4-16 NF, 3/8-16 NC, 3/8-18 NPT, 3/8-24 NF, 5/16-18 NC, 5/16-24 NF, 5/8-18 NF, 7/16-14 NC, 7/16-20 NF, 7/8-14 NF, 9/16-12 NC, 9/16-18 NF, M14 x 1.5, M18 x 1.5 |
| Number of Dies in Set | 28 |
| 55% Thread Drill Size | #13, #21, #3, #32, 1/2 in, 10.20mm, 11.30mm, 11.80mm, 11/32 in, 14.20mm, 14.80mm, 17.90mm, 20.90mm, 3.60mm, 3/32 in, 4.25mm, 5.70mm, 8.40mm, I, W |
| 65% Thread Drill Size | #23, #34, #5, 10.00mm, 11.00mm, 11.60mm, 12.50mm, 13.90mm, 13/16 in, 17.70mm, 17/64 in, 2.30mm, 3.50mm, 37/64 in, 4.15mm, 4.60mm, 7/32 in, P, R, V |
| Class of Fit | 2 B |
| Secondary Material Application | Stainless Steel |
| Dimensions Standard | Fractional Inch |
| Measurement System | Fractional Inch |
| Finish - Machining | Bright |
| Spiral Direction | Neutral |
| Thread Standard | UNC, UNF, NPT, UNS |
| Max. Die Thread Size | 1"-14 |
| Min. Bore Dia. | 1/4 in -20 NC |
| Die Thread Sizes Included | 1-14 NS, 1/2-13 NC, 1/2-20 NF, 1/4-20 NC, 1/4-28 NF, 3/4-16 NF, 3/8-16 NC, 3/8-24 NF, 5/16-18 NC, 5/16-24 NF, 5/8-18 NF, 7/16-14 NC, 7/16-20 NF, 7/8-14 NF, 9/16-18 NF |
| Coolant Fed | Non-Coolant Through |
| Powdered Metal Base Material | No |
| Tap Sizes Included | #10-24 NC, #10-32 NF, #12-24 NC, #4-40 NC, #6-32 NC, #8-32 NC, 1-14 NS, 1/2-13 NC, 1/2-14 NPT, 1/2-20 NF, 1/4-18 NPT, 1/4-20 NC, 1/4-28 NF, 1/8-27 NPT, 3/4-16 NF, 3/8-16 NC, 3/8-18 NPT, 3/8-24 NF, 5/16-18 NC, 5/16-24 NF, 5/8-18 NF, 7/16-14 NC, 7/16-20 NF, 7/8-14 NF, 9/16-12 NC, 9/16-18 NF, M14 x 1.5, M18 x 1.5 |
| Thread Pitch | 1.50mm |
| Threads per Inch | 12, 13, 14, 16, 18, 20, 24, 27, 28, 32, 40 |
| 75% Thread Drill Size | #21, #25, #36, #7, 11.40mm, 12.20mm, 13.60mm, 14.50mm, 17.50mm, 2.20mm, 20.40mm, 27/64 in, 3.40mm, 4.45mm, 5.45mm, 5/16 in, 8.50mm, 9.95mm, F, U |
| Standards | ANSI |
| Die Material Grade | Steel |
| Tap Material Grade | M2 |
| Primary Material Application ISO Code | K, M, N, P, H, S |
| Extended Neck | No |
| Die Finish | Bright (Uncoated) |
| Tap Shank Standard | Table 302 |
| Tap Shank Dia. | Table 302 |
| Package Quantity | 1 |
