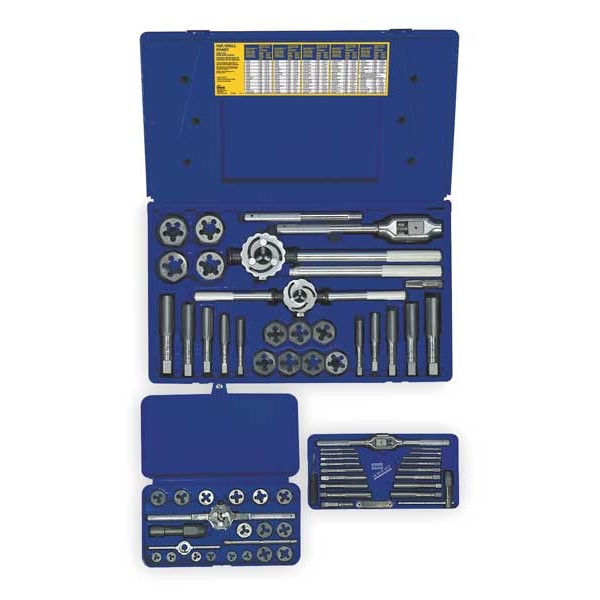

Tap and Die Set, 66 pc, High Carbon Steel
| Item | Tap and Die Set |
|---|---|
| Sizes Included | #4-40, #6-32, #8-32, #10-24, #10-32, #12-24, 1/4"-20, 1/4"-28, 5/16"-18, 5/16"-24, 3/8"-16, 3/8"-24, 7/16"-14, 7/16"-20, 1/2"-13, 1/2"-20, 9/16"-12, 9/16"-18, 5/8"-11, 5/8"-18, 3/4"-10, 3/4"-16, 7/8"-9, 7/8"-14, 1"-8, 1"-14, 1/8"-27 NPT, 1/4"-18 NPT |
| Number of Pieces | 66 |
| Material | Carbon Steel |
| Thread Direction | Right Hand |
| Type | Fractional |
| Tap Wrench Number | 12450, 12473, 12498, 311088 |
| Cutting Sizes | 28 |
| Tap Chamfer | Plug, Taper |
| Size Range | #4 to 1" |
| SAE or Metric | SAE |
| Includes | Adjustable/Nonadjustable T-Handle Tap Wrench, Adjustable and Plain Die Stock, 2-in-1 Tap Wrench, 18 Leaf Standard Thread Gauge, Plastic Case |
| Die Shape | Hex |
| Thread Type | NC, NPT, NF |
| Standards | ASME/ANSI B94.9-1987 |
| Die Material | High Speed Steel |
| Die Type | 1 in, 1-7/16 in and 1-13/16 in Hex, 5/8 in |
| Size/Range | #4 to 1", 1/8 to 1/4" NPT |
| Tap Dimension Type | Inch, Machine |
| Tap Material | High Speed Steel |
| Finish | Plain |
| Number of Flutes | 4 |
| Features | 4-Flute Design Ensures Fast, Easy Chip Clearance |
| 65% Thread Drill Size | #13, #23, #32, #34, #37, #5, 10.00mm, 11.00mm, 11.60mm, 12.50mm, 13.90 mm, 13/16 in, 16.90mm, 17/64 in, 2.30mm, 2.70mm, 23.60mm, 25/32 in, 3.50mm, 3/32 in, 33/64 in, 37/64 in, 4.15mm, 4.60mm, 57/64 in, 7/32 in, 9/64 in, J, P, R, V |
| Dimensions Standard | Fractional Inch |
| Primary Material Application ISO Code | M, H, K, N, P, S |
| Tap Sizes Included | #10-24, #10 - 32 NF, #12 - 24 NC, #4 - 40 NC, #6-32, #8 - 32 NC, 1 in - 14 NS, 1 in - 8 NC, 1/2 in - 13 NC, 1/2 in-20, 1/4 in - 18 NPT, 1/4 in - 20 NC, 1/4 in - 28 NF, 1/8 in - 27 NPT, 3/4 in - 10 NC, 3/4 in - 16 NF, 3/8 in - 16 NC, 3/8 in - 24 NF, 5/16 in - 18 NC, 5/16 in - 24 NF, 5/8 in - 11 NC, 5/8 in - 18 NF, 7/16 in - 14 NC, 7/16 in - 20 NF, 7/8 in - 14 NF, 7/8 in - 9 NC, 9/16 in - 12 NC, 9/16 in - 18 NF |
| Die Thread Sizes Included | #10 - 24, #10 - 32 NF, #12 - 24 NC, #4 - 40 NC, #6 - 32, #8 - 32 NC, 1"- 14 NS, 1"- 8 NC, 1/2"- 13 NC, 1/2"- 20, 1/4"- 18 NPT, 1/4"- 20 NC, 1/4"- 28 NF, 1/8"- 27 NPT, 3/4"- 10 NC, 3/4"- 16 NF, 3/8"- 16 NC, 3/8"- 24 NF, 5/16"- 18 NC, 5/16"- 24 NF, 5/8"- 11 NC, 5/8"- 18 NF, 7/16"- 14 NC, 7/16"- 20 NF, 7/8"- 14 NF, 7/8"- 9 NC, 9/16"- 12 NC, 9/16"- 18 NF |
| Max. Tap Thread Size | 1"-14 |
| Case Type | Plastic |
| Drill Bit Size | #36, #43, 11/16 in, 13/16 in, 15/16 in, 17/32 in, 21/32 in, 25/32 in, 25/64 in, 27/64 in, 3, 31/64 in, 33/64 in, 37/64 in, 5/16 in, 7/16 in, 7/8 in, F, Q |
| Die Hex Size | 5/8 in, 1 in, 1-7/16 in, 1-13/16 in |
| Number Of Taps | 28 |
| Thread Standard | UNC, NPT, UNF |
| Number of Dies in Set | 28 |
| 75% Thread Drill Size | #21, #25, #29, #33, #36, #39, #7, 11.40mm, 12.20mm, 12.90 mm, 13.60mm, 14.50mm, 16.50mm, 17.50mm, 19.50mm, 2.20mm, 2.32mm, 2.60mm, 20.40mm, 22.25mm, 23.30mm, 27/64 in, 3.40mm, 4.45mm, 4.60mm, 5.45mm, 5/16 in, 8.50mm, 9.95mm, F, I, U |
| Thread Sizes Included | FractionalThreadPlugTapand1-13/16 in HexagonDiesinsizes:7/8 in -9, 7/8 in -14, 1 in -8, 1 in -14NS, FractionalThreadPlugTapand1-7/16 in HexagonDiesinsizes:9/16 in -12, 9/16 in -18, 5/8 in -11, 5/8 in -18, 3/4 in -10, 3/4 in -16, PipeThreadPlugT |
| 55% Thread Drill Size | #12, #13, #21, #27, #3, #31, #32, #36, 1/2 in, 10.20mm, 11.30 mm, 11.80mm, 11/32 in, 13.25mm, 13.25mmm, 14.20mm, 14.80mm, 15/16 in, 17.20mm, 17.90mm, 2.45mm, 2.75mm, 20.90mm, 29/32 in, 3.60mm, 3/32 in, 4.25mm, 5.70mm, 51/64 in, 8.40mm, 9/32 in, I, W |
| Tap Series | Hanson |
| Primary Material Application | All Materials |
| Max. Die Thread Size | 1"-14 |
| Die Material Grade | Carbon Steel |
| Measurement System | Fractional Inch |
| Min. Tap Thread Size | 7/8"-9 |
| Threads per Inch | Machine Screw Plug Tap and 5/8 in Hexagon Dies in sizes : 40, 32, 32, 24, 32, 24; Fractional Thread Plug Tap and 1 in Hexagon Dies in sizes : 20, 28, 18, 24, 16, 24, 14, 20, 13, 20; Fractional Thread Plug Tap and 1-7/16 in Hexagon Dies in sizes : 12, 18, 11, 18, 10, 16; Fractional Thread Plug Tap and 1-13/16 in Hexagon Dies in sizes : 9, 14, 8, 14; Pipe Thread Plug Tap and 1 in Hexagon Dies in sizes : 27, 18 NPT |
| Material - Machining | High Speed Steel |
| Min. Bore Dia. | 5/8 in Hexagon: #12 - 24 NC; 1 in Hexagon: 1/4 in - 20 NC; 1-7/16 in Hexagon: 9/16 in - 12 NC; 1-13/16 in Hexagon: 7/8 in - 9 NC; Pipe 1 in Hexagon: 1/8 in - 27 NPT |
| Package Quantity | 1 |
