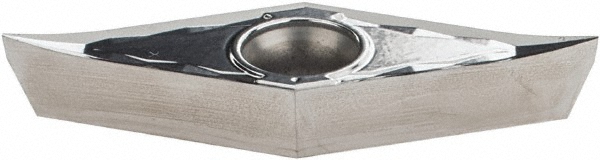

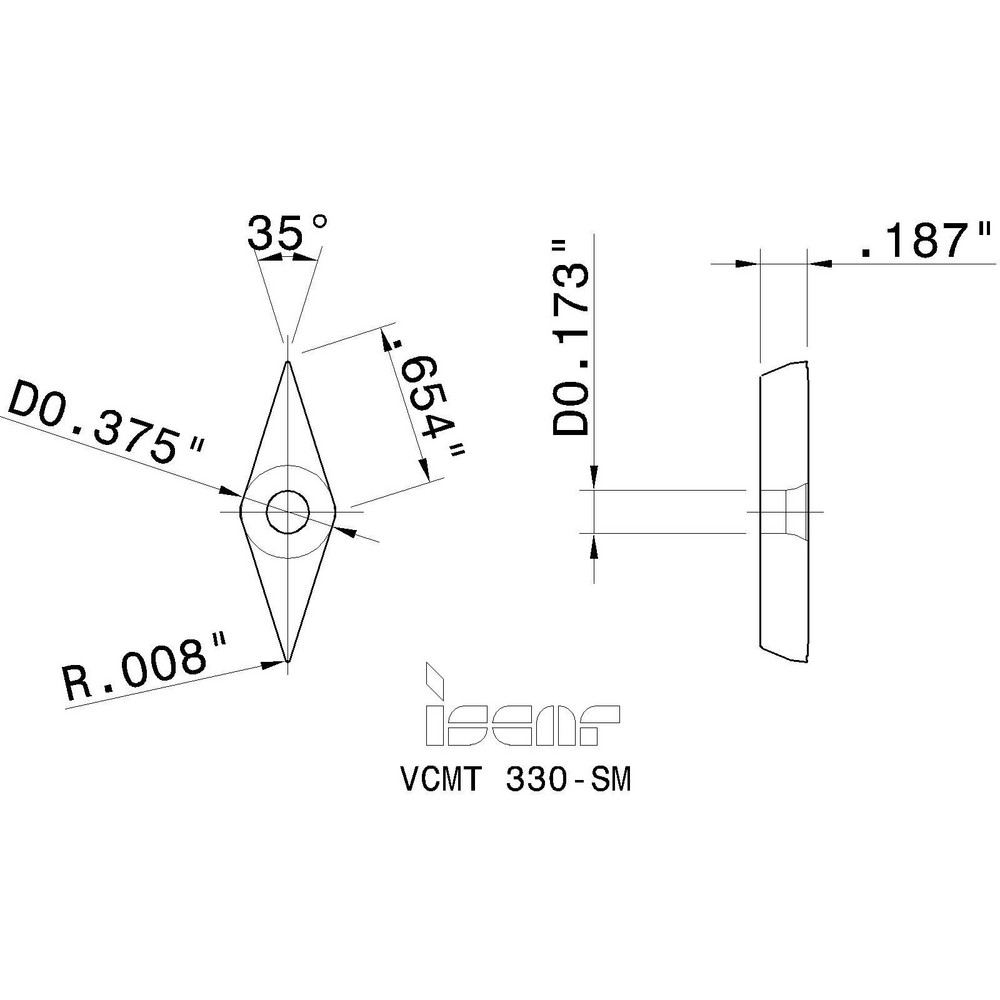

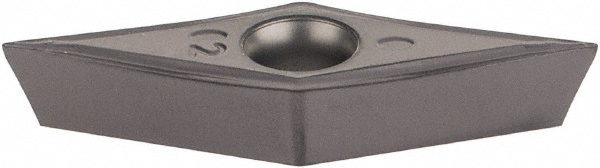

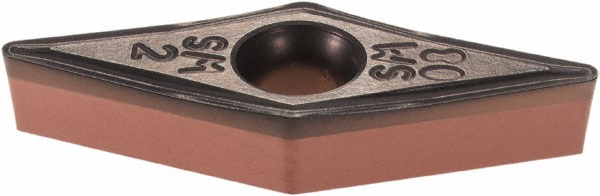

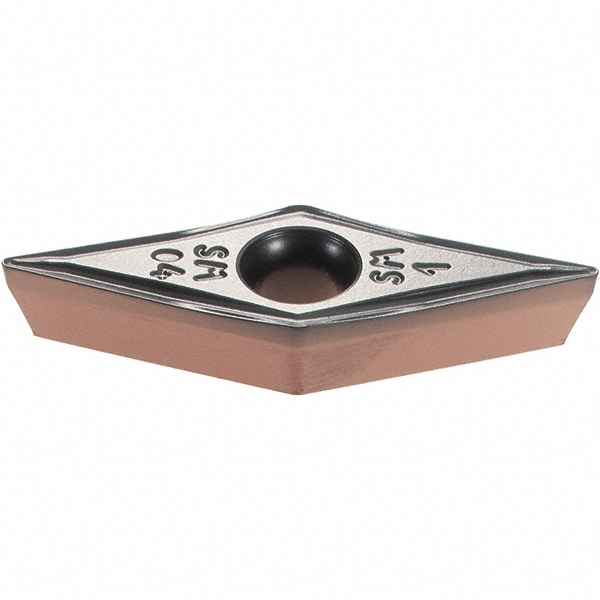

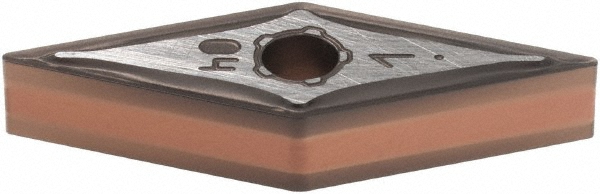

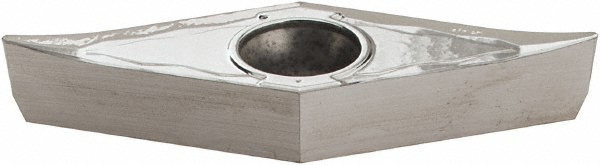

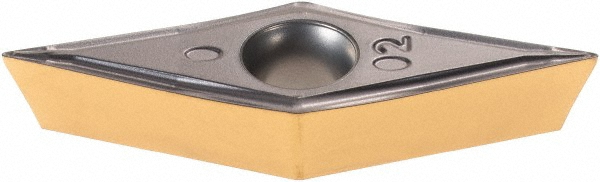

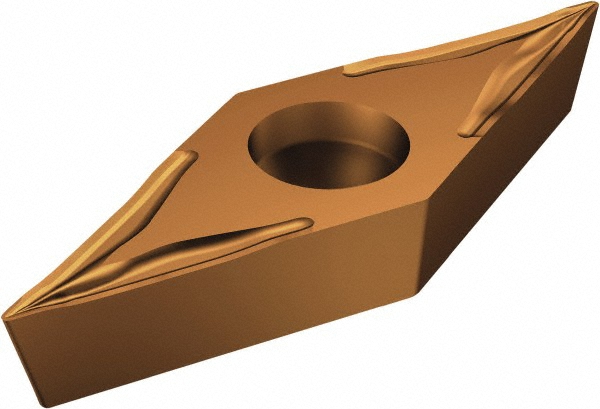

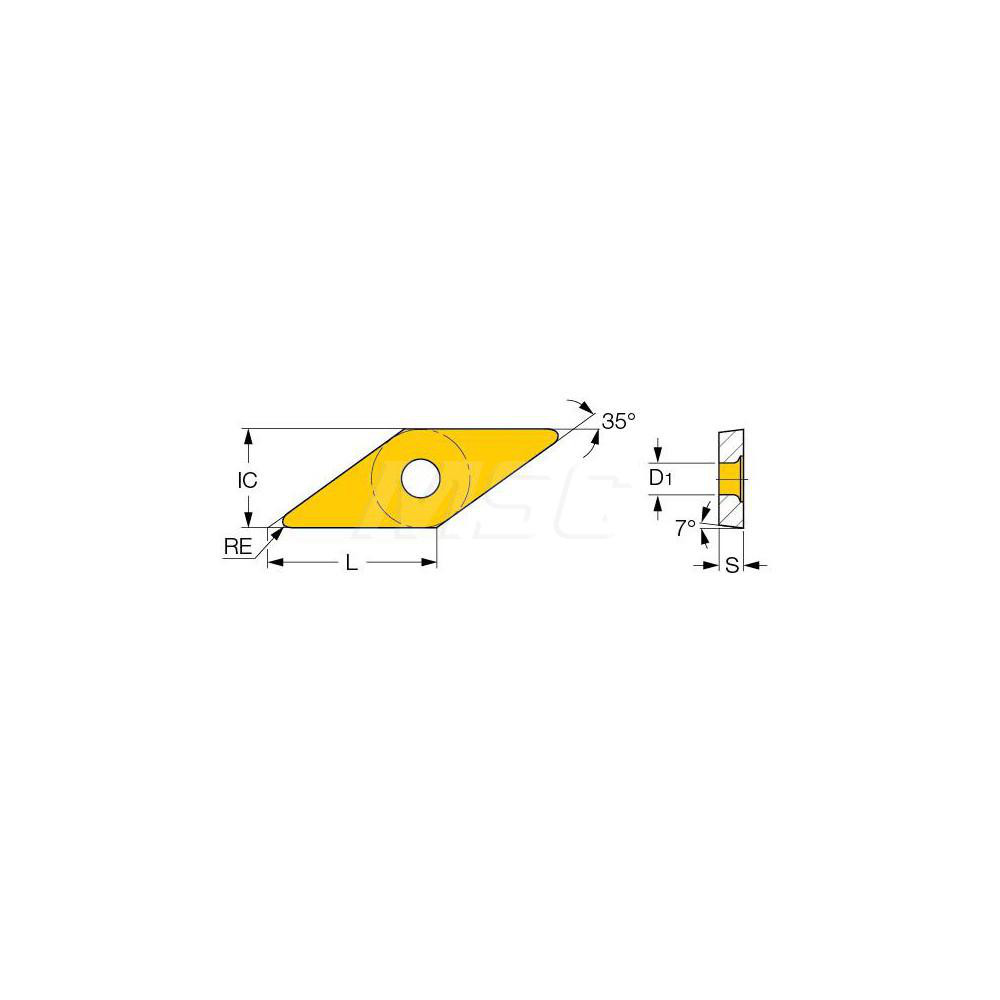

TiCN, Al2O3 & TiN Finish, Right Hand, 16.60 mm Long, 9.52 mm Inscribed Circle, 0.20 mm Corner Radius, 35 deg V - Diamond (Rhombic) 35-Deg, Series Isoturn
| Insert Style | VCMT |
|---|---|
| ISO Size Code | 160402 |
| ANSI Size Code | 330 |
| Insert Shape | V - Diamond (Rhombic) 35-Deg |
| Included Angle | 35 |
| Inscribed Circle (mm) | 9.52 |
| Inscribed Circle (Decimal Inch) | 0.3750 |
| Inscribed Circle (Inch) | 3/8 |
| Corner Radius (mm) | 0.20 |
| Corner Radius (Decimal Inch) | 0.0080 |
| Insert Material | Carbide |
| Manufacturer Grade | IC6025 |
| Coating/Finish | TiCN; TiN; Al2O3 |
| Relief Angle | 7 |
| Insert Thickness (Decimal Inch) | 0.1870 |
| Insert Thickness | 4.76 |
| Insert Hand | Right Hand |
| Series | Isoturn |
| Grade Characteristics | Stainless Steel (M) - High Wear-Resistance to High Toughness |
| Chip Breaker Operation | Medium Machining; Finishing |
| Side Clearance | Positive |
| Insert Shape Code | V |
| Hole Diameter (Decimal Inch) | 0.1730 |
| Hole Diameter (Mm) ( - 0 Decimals) | 4.40 |
| Maximum Depth of Cut (mm) | 2.50 |
| Maximum Depth of Cut (Decimal Inch) | 0.0980 |
| ISO Insert Code | VCMT160402 |
| ANSI Insert Code | VCMT330 |
| Clearance Code | C |
| Tolerance Code | M |
| Coating Process | MTCVD |
| Length Range (Decimal Inch) | 0.6500 - 0.7000 |
| Rake | Positive |
| Insert Length (Decimal Inch) | 0.6540 |
| Insert Length (mm) | 16.60 |
| Primary Workpiece Material Code | M |
| Iso Code | VCMT 330-SM |
| Standards | ISO 13399 |
| Manufacturers Catalog Number | 5566979 |
| Chip Breaker | SM |
| Multi-Use Application | Turning |
| UNSPSC Code | 23242105 |
| Insert Size Code | 330 |
| Country of Origin | Israel |
| MSC Number | MSC# 39840921 |
