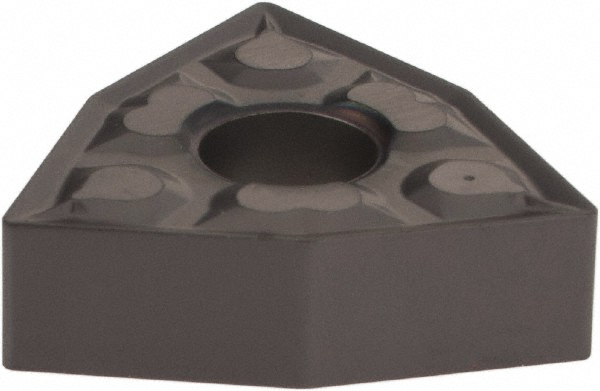

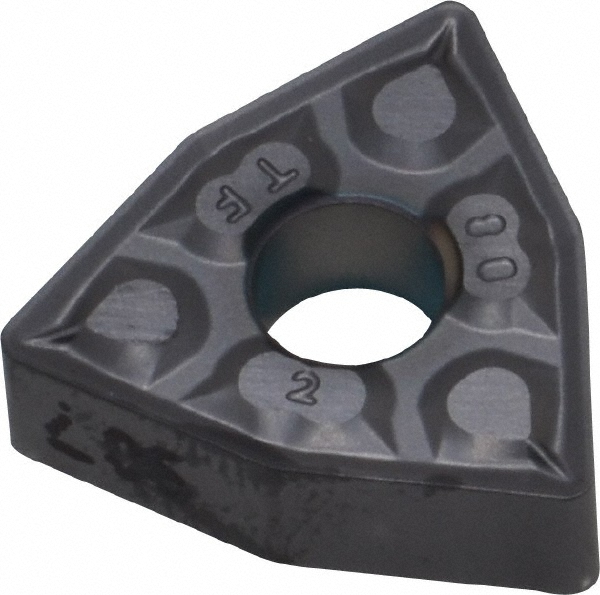

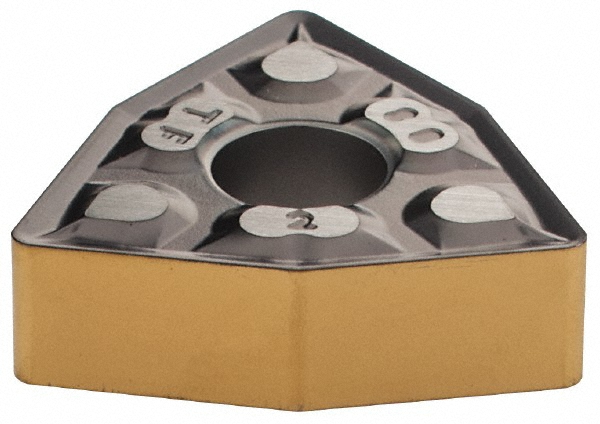

TiAlN & TiN Finish, 6.52 mm Long, 80 deg W - Trigon 80-Deg, Series Isoturn
| Insert Style | WNMG |
|---|---|
| ISO Size Code | 060404 |
| ANSI Size Code | 331 |

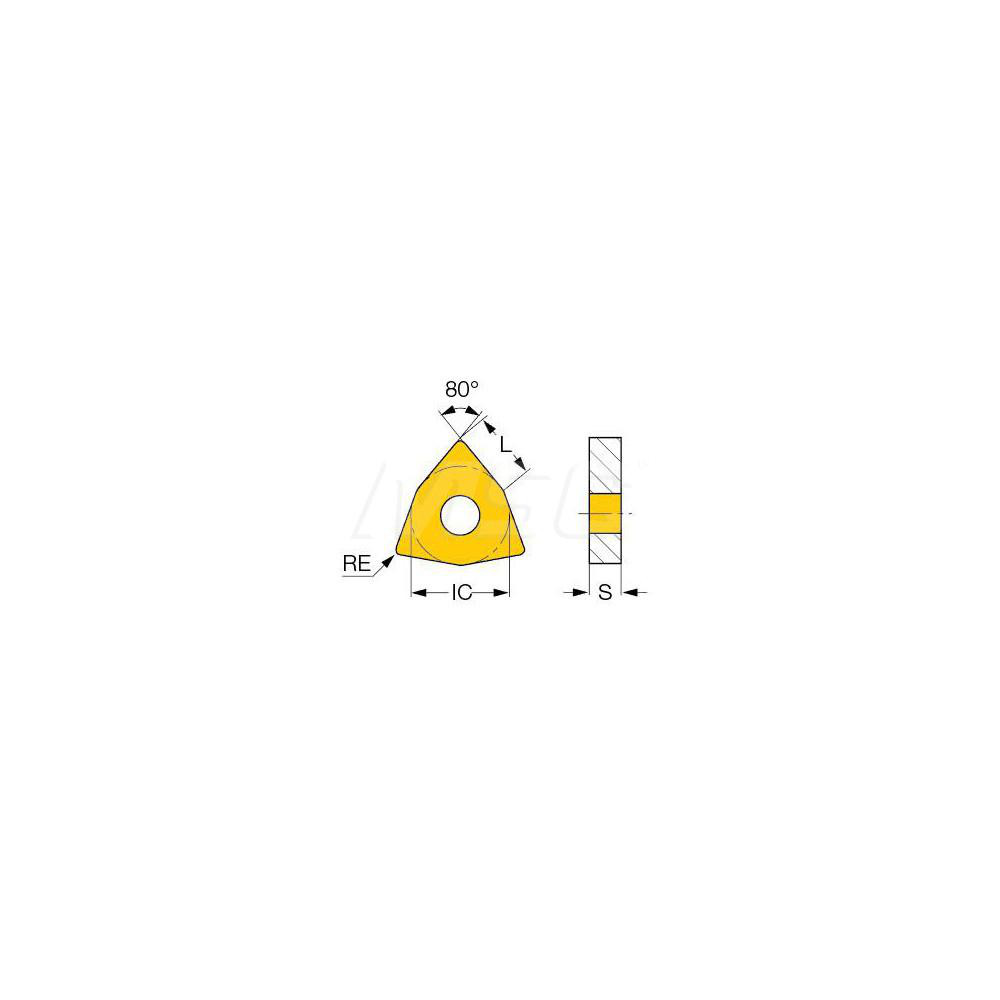

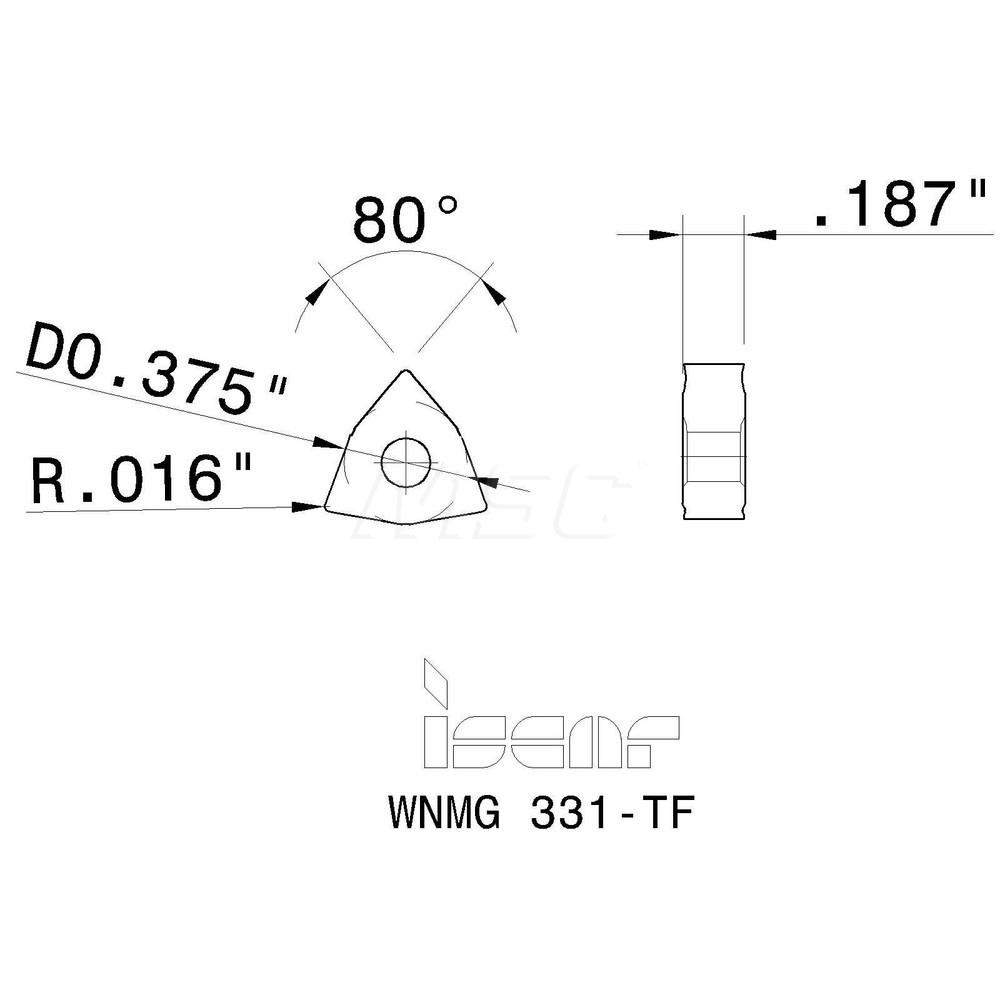

| Insert Shape | W - Trigon 80-Deg |
| Included Angle | 80 |
| Inscribed Circle (Decimal Inch) | 0.3748 |
| Inscribed Circle (Inch) | 3/8 |
| Corner Radius (Inch) | 1/64 |
| Corner Radius (Decimal Inch) | 0.0157 |
| Insert Material | Carbide |
| Manufacturer Grade | IC907 |
| Coating/Finish | TiN; TiAlN |
| Relief Angle | 0 |
| Insert Thickness (Decimal Inch) | 0.1874 |
| Insert Thickness (Inch) | 3/16 |
| Series | Isoturn |
| Grade Characteristics | Cast Iron (K) - High Wear-Resistance; Aluminum & Non-Ferrous (N) - High Wear-Resistance to Moderate Wear-Resistance and Toughness; Stainless Steel (M) - High Wear-Resistance to Moderate Wear-Resistance and Toughness; Special, Super Alloys (S) - High Wear-Resistance to Moderate Wear-Resistance and Toughness; Steel (P) - High Wear-Resistance to Moderate Wear-Resistance and Toughness |
| Chip Breaker Operation | Medium Machining; Roughing |
| Side Clearance | Negative |
| Insert Shape Code | W |
| Hole Diameter (Decimal Inch) | 0.1500 |
| Maximum Depth of Cut (mm) | 3.00 |
| Maximum Depth of Cut (Decimal Inch) | 0.1181 |
| ISO Insert Code | WNMG060404 |
| ANSI Insert Code | WNMG331 |
| Insert Holding Method | Pin; Clamp |
| Clearance Code | N |
| Tolerance Code | M |
| Coating Process | PVD |
| Length Range (Decimal Inch) | 0.0000 - 0.3000 |
| Rake | Positive |
| Insert Length (Decimal Inch) | 0.2567 |
| Insert Length (mm) | 6.52 |
| Primary Workpiece Material Code | P; S; K; M; N |
| Iso Code | ISO 13399 |
| Standards | ISO 13399 |
| Material Grade | C7; C8 |
| Chip Breaker | TF |
| UNSPSC Code | 23242105 |
| Insert Size Code | 331 |
| Country of Origin | Israel |
| undefined | undefined |
| MSC Number | MSC# 09858564 |
