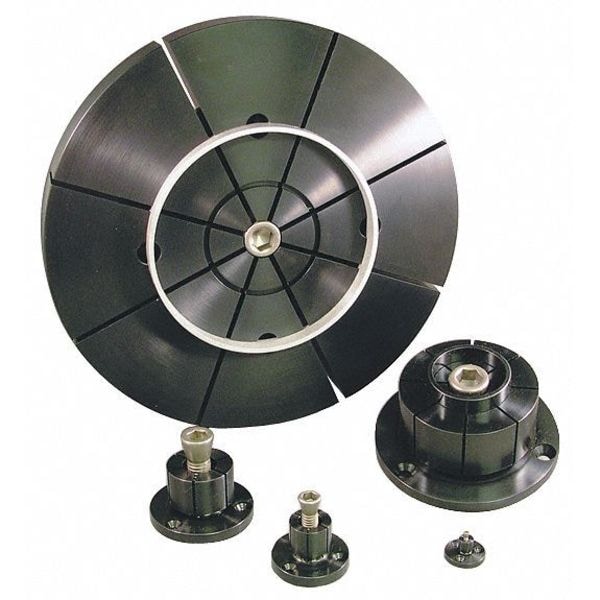

Fixture Clamp, ID Xpansion #0, M4, 25mm
| Item | ID Xpansion Clamp |
|---|---|
| Clamp Style | ID Xpansion #0 |
| Thread Size | M4 |
| Thread Length | 25 mm |
| Overall Height | 21.8 mm |
| Material | Steel |
| Overall Width | 29.72 mm |
| Holding Force | 4228 N |
| Diameter | 4 mm |
| For Use With | Workholding |
| Drive Size | 4 mm |
| Includes | (3) Mounting Screws, (4) Mounting Screws with #9 and #10 |
| Application | Workholding |
| Features | Easily Machined to Size on Lathe or Mill, Low Profile |
| Slot Size | 29.72 mm |
| Finish - Machining | Black Oxide |
| Material - Machining | Steel |
| Clamp Type | Expansion |
| Finish | Black Oxide |
| Clamp Face Type | Smooth |
| Clamp Body Material | Steel |
| Clamp Movement - Maximum | 0.25 mm |
| Step Height | Not Applicable |
| T-Slot Width | Not Applicable |
| Clamping Face Material | Steel |
| Bolt Thread Size | M4 |
| Head Length | Not Applicable |
| Machinable Width - Maximum | 7.1 mm |
| Step Depth | Not Applicable |
| Clamp Body Slot Length | Not Applicable |
| Series | ID Xpansion |
| Overall Length | Not Applicable |
| Head Width | 12.4 mm |
| Clamping Force - Maximum | 4,228 N |
| Head Height | 16 mm |
| Measurement System | Metric |
| Bolt Thread Length | 25 mm |
| Package Quantity | 1 |
