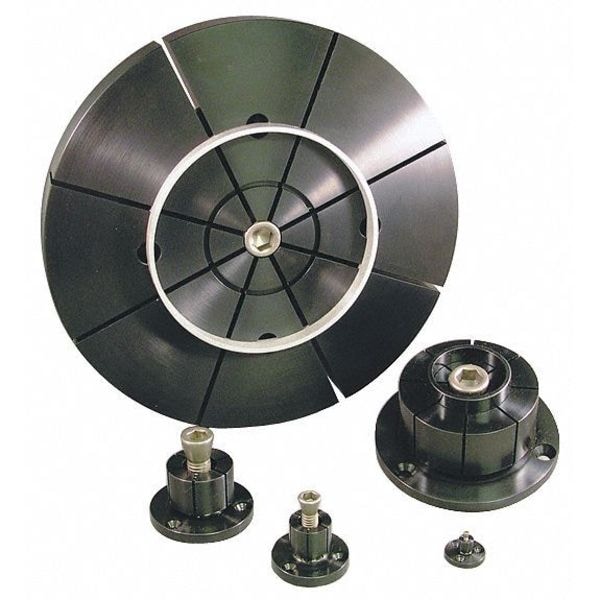

Fixture Clamp, ID Xpansion #3, M10, 35mm
| Item | ID Xpansion Clamp |
|---|---|
| Clamp Style | ID Xpansion #3 |
| Thread Size | M10 |
| Thread Length | 35 mm |
| Overall Width | 50 mm |
| Holding Force | 20,025 N |
| Material | Steel |
| Diameter | 10 mm |
| Overall Height | 28.6 mm |
| For Use With | Workholding |
| Drive Size | 10 mm |
| Includes | (3) Mounting Screws, (4) Mounting Screws with #9 and #10 |
| Slot Size | 50 mm |
| Features | Easily Machined to Size on Lathe or Mill, Low Profile |
| Clamp Type | Expansion |
| Material - Machining | Steel |
| Finish - Machining | Black Oxide |
| Application | Workholding |
| Finish | Black Oxide |
| Bolt Thread Size | M10 |
| Clamp Body Slot Length | Not Applicable |
| Head Height | 22.2 mm |
| T-Slot Width | Not Applicable |
| Series | ID Xpansion |
| Bolt Thread Length | 35 mm |
| Step Height | Not Applicable |
| Clamp Body Material | Steel |
| Clamp Face Type | Smooth |
| Clamping Force - Maximum | 20,025 N |
| Machinable Width - Maximum | 18 mm |
| Step Depth | Not Applicable |
| Head Length | Not Applicable |
| Overall Length | Not Applicable |
| Clamp Movement - Maximum | 0.38 mm |
| Measurement System | Metric |
| Head Width | 27 mm |
| Clamping Face Material | Steel |
| Package Quantity | 1 |
