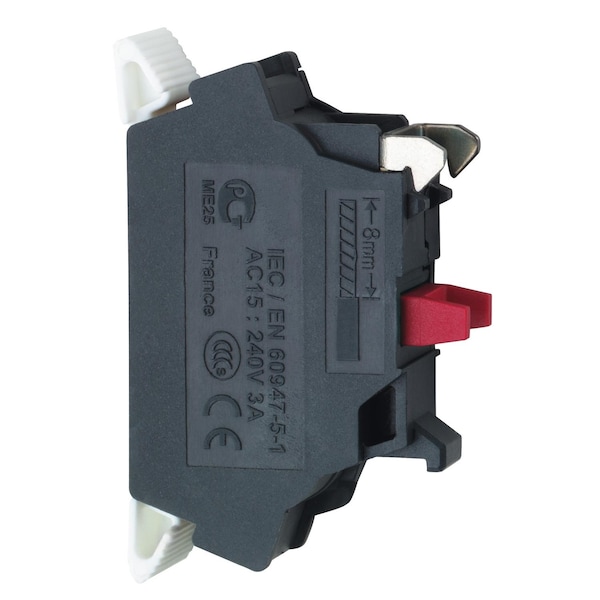

Bloque de contacto único, Harmony XB4, aleación de plata, terminal de resorte de sujeción, 1NC.
| Item | N/C Contact With Spring Clamp |
|---|---|
| Standards | UL 508 || EN/IEC 60947-1 || EN/IEC 60947-5-1 || CSA C22.2 No 14 || JIS C8201-5-1 || EN/IEC 60947-5-4 || JIS C8201-1 |
| Height | 14.8 mm |
| Width | 34.3 mm |
| Mounting Of Block | front mounting |
| Protective Treatment | TH |
| Contacts Type And Composition | 1 NC |
| Ip Degree Of Protection | IP20 IEC 60529 |
| [Ui] Rated Insulation Voltage | 600 V 3)EN 60947-1 |
| Operating Force | 2 N NC changing electrical state |
| Device Short Name | ZBE |
| Device Presentation | basic element |
| Electrical Composition Code | C11 3 ) || C14 2 ) || M10 2 ) |
| Short-Circuit Protection | 10 A cartridge fuse gG EN/IEC 60947-5-1 |
| Contact Block Type | single |
| Product Certifications | BV || CCC || GL || LROS (Lloyds register of shipping) || GOST || DNV || CSA || UL |
| Positive Opening | IEC, with EN 60947-5-1 appendix K |
| [Uimp] Rated Impulse Withstand Voltage | 6 kV EN 60947-1 |
| Ambient Air Temperature For Storage | -40-70°C |
| Product Or Component Type | contact block |
| Contacts Usage | contacts |
| Shock Resistance | 30 gn 18 ms) half sine wave acceleration IEC 60068-2-27 || 50 gn 11 ms) half sine wave acceleration IEC 60068-2-27 |
| Contact Operation | slow-break |
| Vibration Resistance | 5 gn 2-500 Hz)IEC 60068-2-6 |
| Operating Travel | 1.5 mm NC changing electrical state) || 4.3 mm total travel) |
| Ambient Air Temperature For Operation | -40-70°C |
| Contacts Material | silver alloy |
| Mechanical Durability | 10,000,000 cycle |
| [Ie] Rated Operational Current | 3 A 240 V, AC-15, A600 EN/IEC 60947-5-1 || 6 A 120 V, AC-15, A600 EN/IEC 60947-5-1 || 0.1 A 600 V, DC-13, Q600 EN/IEC 60947-5-1 || 0.27 A 250 V, DC-13, Q600 EN/IEC 60947-5-1 || 0.55 A 125 V, DC-13, Q600 EN/IEC 60947-5-1 || 1.2 A 600 V, AC-15, A600 EN/IEC 60947-5-1 |
| Connections - Terminals | spring clamp terminals |
| [Ith] Conventional Free Air Thermal Current | 10 A EN/IEC 60947-5-1 |
| Electrical Durability | 1000000 cycles, AC-15, 2 A 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C || 1000000 cycles, AC-15, 3 A 120 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C || 1000000 cycles, AC-15, 4 A 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C || 1000000 cycles, DC-13, 0.2 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C || 1000000 cycles, DC-13, 0.5 A 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C |
| Range of Product | Harmony XB5, Harmony XB4 |
| Package Quantity | 1 |
