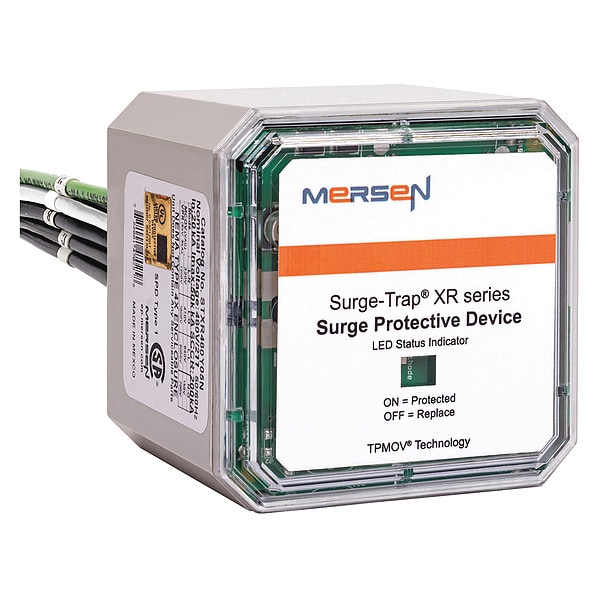

Surge Protection Device, 3 Phase, 277/480V AC

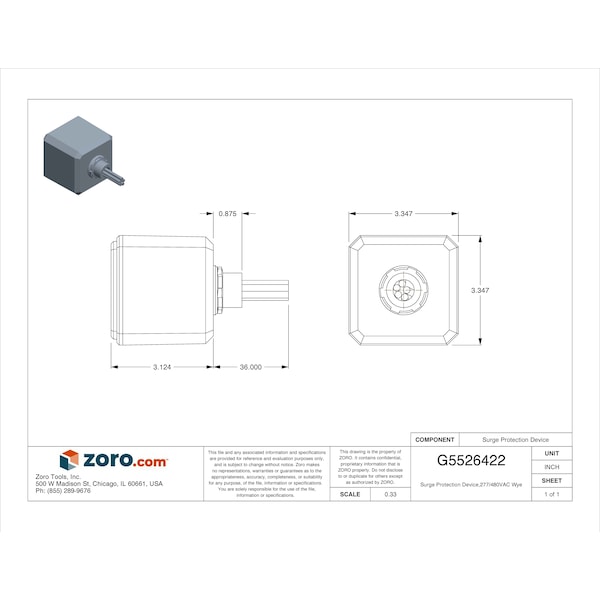

| CAD Available | Yes |
|---|---|
| Item | Surge Protection Device |
| Mounting Style | Chase Nipple/Panel |
| Phase | 3 |
| Voltage | 277/480V AC |
| Voltage Protection Rating | 1000V (H-N, L-N, N-G), 1800V (H-G, H-L, L-G, L-L) |
| Modes of Protection | L-G, L-N, N-G, L-L |
| Max. Surge Current per Mode | 50 kA |
| Max. Surge Current per Phase | 50 kA |
| Nominal Discharge Current | 20 A |
| Short Circuit Current Rating | 200 kA |
| Modular | No |
| Filtering | No |
| Max. Continuing Operating Voltage | 320/640V AC |
| Enclosure NEMA Rating | NEMA 4X |
| Enclosure Material | Polycarbonate |
| Length | 3.35 in |
| Depth | 4 in |
| Width | 3.35 in |
| Wire Gauge | 10 AWG |
| Standards | ANSI, UL Listed CSA Approved, RoHS, Type 1 or 2 |
| Modular / Nonmodular | Nonmodular |
| Max. Operating Temp. | 185 deg F |
| Color | Gray |
| Min. Operating Temp. | -40 deg F |
| UL SPD Type | Type 1/2 |
| System Connection | Parallel |
| Chase Nipple Size | 3/4 in |
| Includes Surge Counter | No |
| Mcov N-G | 320 V |
| Frequency Hz | 50/60 Hz |
| Max Discharge Current Imax 8 20 | 50 kA per phase |
| Mcov L-G | 640 V |
| Installation Mounting | Panel Mount |
| Protection Modes | L-N, L-L, L-G, N-G |
| Mcov L-N | 320 V |
| Wire Connections | Pre-wired |
| Housing Material | Polycarbonate |
| Max Storage Temp | 85 °C |
| Min Operating Temp | -40 °C |
| Ac Or Dc | AC |
| Flammability Rating | UL94-5VA |
| Mcov L-L | 640 V |
| Max Operating Temp | 85 °C |
| System Configuration | 3-Phase Wye |
| Min Storage Temp | -40 °C |
| Package Quantity | 1 |
